790 zł
Zobacz odbicie
lustrzane
Dostępny od ręki
Kup teraz
Dodaj do schowka
Masz pytania do projektu? Zapytaj nas
Koszt wysyłki
GRATIS
Zestaw dodatków do projektu

Garaż dwustanowiskowy z pomieszczeniem  gospodarczym i składem na drewno. Brama garażowa o wymiarach 5,0x2,4m.  Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej,...

Czytaj więcej

Powierzchnia użytkowa52.08 m²
Min. wymiary działki (długość x szerokość)15.00 x 15.05 m
Dostępne technologiemurowana, szkieletowa
Warianty projektugaraż, budynek gospodarczy
Zobacz pełne dane projektu

Dane techniczne

Powierzchnia użytkowa52.08 m²
Powierzchnia zabudowy56.35 m²
Powierzchnia kondygnacji netto0.00 m²
Powierzchnia całkowita56.35 m²
Kubatura248.00 m³
Kąt nachylenia dachu30°
Wymiary budynku
długość x szerokość
8.05 x 7.00 m
Wysokość budynku5.40 m
Min. wymiary działki
długość x szerokość
15.00 x 15.05 m
Liczba stanowisk2 stanowiska
Dachdwuspadowy
Ilość pomieszczeń1

Opis i technologia projektu

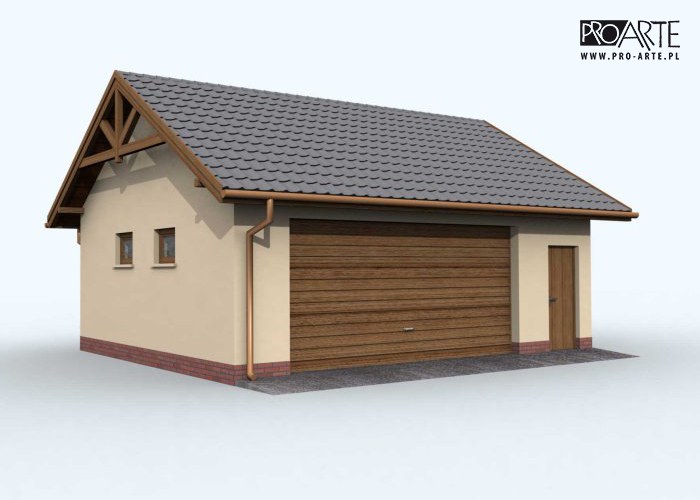

Garaż dwustanowiskowy z pomieszczeniem  gospodarczym i składem na drewno.
Brama garażowa o wymiarach 5,0x2,4m.

Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

Technologia tradycyjna :
- powierzchnia użytkowa -52,08m2

- powierzchnia zabudowy -56,35m2
- powierzchnia całkowita  -56,35m2
- kubatura  - 248,00m3
- ściany zewnętrzne nośne murowane grubości 25cm
- wszystkie ściany wykonane pustaków ceramicznych "POROTHERM"
- wysokość budynku 5,40m
- dach dwuspadowy 30°
- więźba dachowa drewniana
- pokrycie dachu dachówka cementowa bądź ceramiczna
- wymiar bramy garażowej 5,0x2,4m

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; materiały izolacyjne Isover; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann; system rekuperacji VENTS oraz systemy kominowe HOCH.

Każdy z czterech egzemplarzy zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Rzuty i przekroje

Przyziemie

Przyziemie

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Garaż49.080
2.Skład drewna30
Suma52.080
Zamów szczegółowe rysunki
Przekroj A-A

Przekroj A-A

Zamów szczegółowe rysunki

Obrót 360

Zestawienia materiałów

Technologia murowana tradycyjna
Stal331.45 kg
Drewno4.167 m³
Pow. ścian nośnych zew.82 m²
Dach92 m²
Technologia drewniana szkieletowa
Stal633.74 kg
Drewno8.65 m³
Dach89 m²

Kosztorys orientacyjny brutto

Stan zerowy15832 zł
Stan surowy34831 zł
Roboty wykończeniowe wewnętrzne22066 zł
Roboty wykończeniowe zewnętrzne9203 zł
Instalacje i przyłącza17020 zł
Suma98952 zł
