G350 - projekt garażu dwustanowiskowego. Budynek garażowy, wolnostojący, parterowy, niepodpiwniczony.

Czytaj więcej

Powierzchnia użytkowa 38.63 m²
Min. wymiary działki
długość x szerokość
14.00 x 13.50 m
Dostępne technologiemurowana, szkieletowa
Warianty projektugaraż
Zobacz pełne dane projektu

Rzuty i przekroje

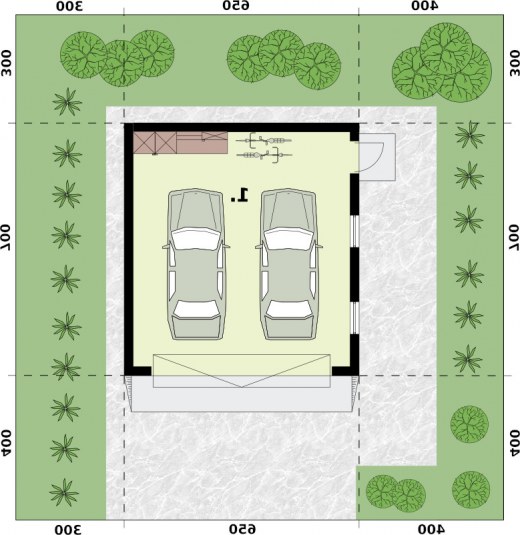

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1Garaż38,6338,63
Suma3838
Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa 38.63 m²
Powierzchnia zabudowy 45.50 m²
Powierzchnia kondygnacji netto 38.63 m²
Powierzchnia całkowita 45.50 m²
Kubatura 192.60 m³
Kąt nachylenia dachu30°
Wymiary budynku
długość x szerokość
7.00 x 6.50 m
Wysokość budynku 5.17 m
Min. wymiary działki
długość x szerokość
14.00 x 13.50 m
Liczba stanowisk2 stanowiska
Dachdwuspadowy
Kondygnacjaparterowe
Ilość pomieszczeń1

Opis i technologia projektu

G350- projekt garażu dwustanowiskowego

Budynek garażowy, wolnostojący, parterowy, niepodpiwniczony.





PRZYZIEMIE:

Garaż

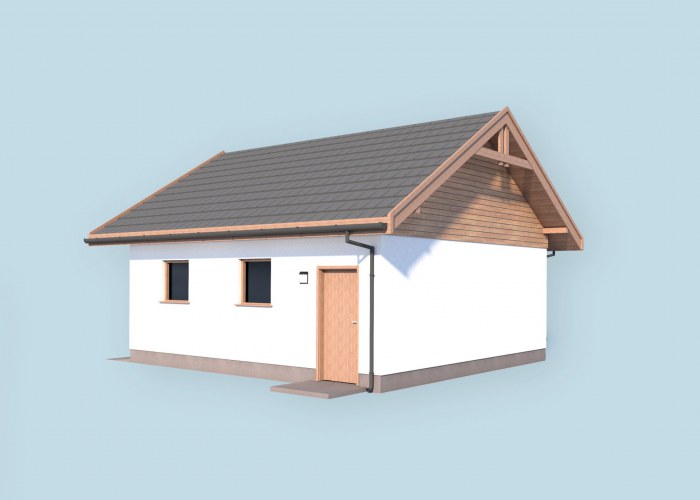

FORMA ARCHITEKTONICZNA:

Budynek o zwartej bryle, parterowy. Budynek przekryty jest dachem dwuspadowym. Maksymalna wysokość budynku wynosi 5,17m. Nowoprojektowany budynek swoją formą nawiązywać winien do zabudowy występującej w sąsiedztwie planowanej inwestycji.

Brama o wymiarach 5x2,2m.

KONSTRUKCJA:

Główne rozwiązania konstrukcyjno - materiałowe: Projektowany budynek zaprojektowano w technologii murowanej. Główną konstrukcję nośną stanowić będą: ławy i wieńce żelbetowe, ściany nośne  w układzie mieszanym z pustaków ceramicznych, dach dwuspadowy oparty na więźbie  o konstrukcji drewnianej krokwiowo-jętkowej z grzędą.

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Stal458.95 kg
Drewno5.18 m³
Dach73 m²

Kosztorys orientacyjny brutto

Stan zerowy15452 zł
Stan surowy33994 zł
Roboty wykończeniowe wewnętrzne21536 zł
Roboty wykończeniowe zewnętrzne8981 zł
Instalacje i przyłącza16611 zł
Suma96575 zł
