790 zł
Zobacz odbicie
lustrzane
Zaptaj o dostępność
Kup teraz
Dodaj do schowka
Masz pytania do projektu? Zapytaj nas
Koszt wysyłki
GRATIS
Zestaw dodatków do projektu

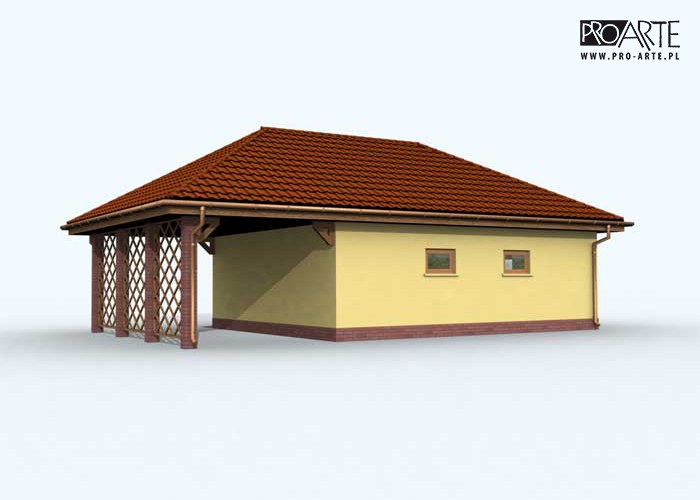

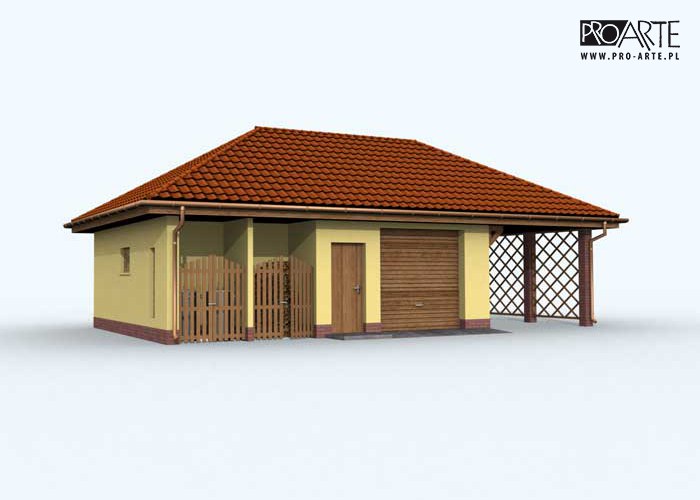

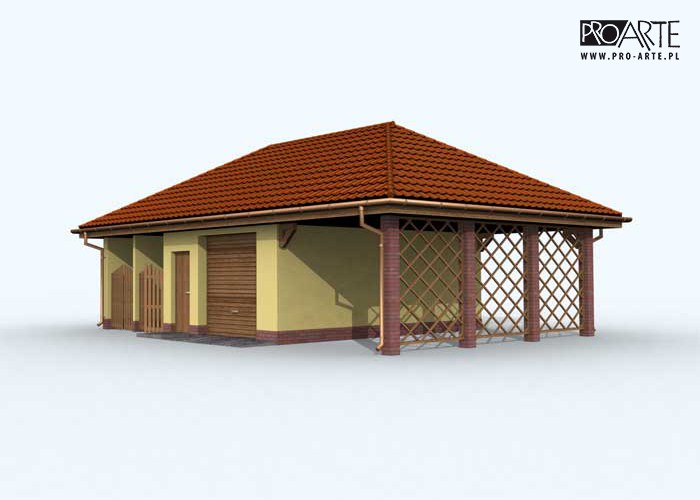

Projekt garażu jednostanowiskowego z pom. gospodarczym i wiatą garażową. Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej...

Czytaj więcej

Powierzchnia użytkowa71.28 m²
Min. wymiary działki (długość x szerokość)15.00 x 19.62 m
Dostępne technologiemurowana, szkieletowa
Zobacz pełne dane projektu

Dane techniczne

Powierzchnia użytkowa71.28 m²
Powierzchnia zabudowy81.34 m²
Powierzchnia kondygnacji netto0.00 m²
Powierzchnia całkowita0.00 m²
Kubatura322.00 m³
Kąt nachylenia dachu30°
Wymiary budynku
długość x szerokość
11.62 x 7.00 m
Wysokość budynku5.38 m
Min. wymiary działki
długość x szerokość
15.00 x 19.62 m
Liczba stanowisk2 stanowiska
Dachczterospadowy
Funkcjaz pom. gosp., z wiatą
Ilość pomieszczeń2

Opis i technologia projektu

Projekt garażu jednostanowiskowego z pom. gospodarczym i wiatą garażową. Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.Technologia tradycyjna , ściany murowane grubości 25 cm. Konstrukcja więźby dachowej drewniana, pokrycie dachówka ceramiczna.

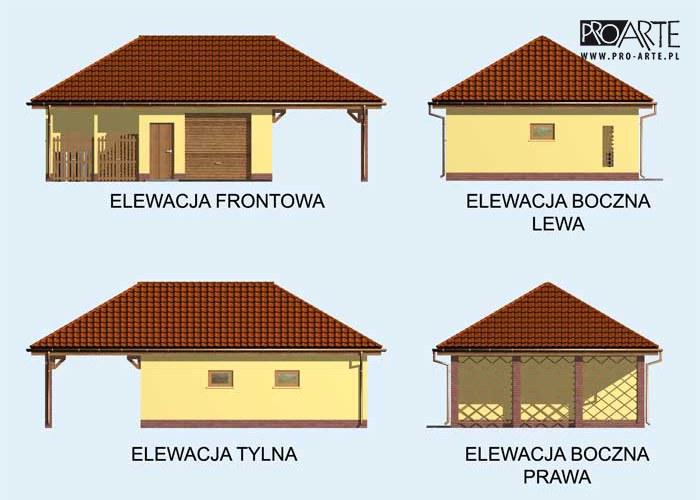

Rzuty i przekroje

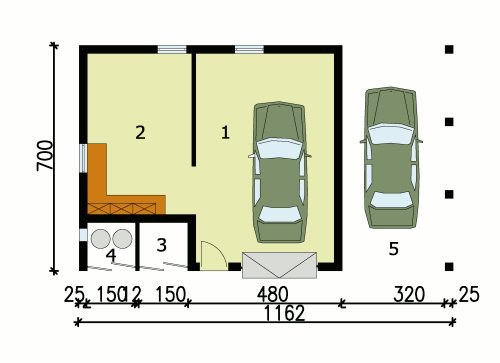

Przyziemie

Przyziemie

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Garaż27.950
2.Pom. gospodarcze16.430
3.Skład na drewno2.250
4.Skład na odpady2.250
5.Wiata garażowa22.40
Suma71.280
Zamów szczegółowe rysunki

Obrót 360

Zestawienia materiałów

Technologia murowana tradycyjna
Stal377.16 kg
Drewno8 m³
Pow. ścian840 m²
Pow. ścian nośnych zew.78 m²
Pow. ścian działowych wew.20 m²
Dach124 m²

Kosztorys orientacyjny brutto

Stan zerowy21669 zł
Stan surowy47672 zł
Roboty wykończeniowe wewnętrzne30201 zł
Roboty wykończeniowe zewnętrzne12595 zł
Instalacje i przyłącza23294 zł
Suma135432 zł
