690 zł
Zobacz odbicie
lustrzane
Dostępny od ręki
Kup teraz
Dodaj do schowka
Masz pytania do projektu? Zapytaj nas
Koszt wysyłki
GRATIS
Zestaw dodatków do projektu

Garaż dwustanowiskowy z pomieszczeniem gospodarczym, składem na drewno i odpady. Dwie bramy garażowe o wymiarach 2,4x2,4m.  Projekt garażu składa się z czterech egzemplarzy a w tym części...

Czytaj więcej

Powierzchnia użytkowa57.46 m²
Min. wymiary działki (długość x szerokość)17.52 x 14.00 m
Dostępne technologiemurowana, szkieletowa
Warianty projektugaraż, budynek gospodarczy
Zobacz pełne dane projektu

Dane techniczne

Powierzchnia użytkowa57.46 m²
Powierzchnia zabudowy66.64 m²
Powierzchnia kondygnacji netto0.00 m²
Powierzchnia całkowita66.64 m²
Kubatura290.00 m³
Kąt nachylenia dachu30°
Wymiary budynku
długość x szerokość
7.00 x 9.52 m
Wysokość budynku5.37 m
Min. wymiary działki
długość x szerokość
17.52 x 14.00 m
Liczba stanowisk2 stanowiska
Dachdwuspadowy
Funkcjaz pom. gosp.
Ilość pomieszczeń4

Opis i technologia projektu

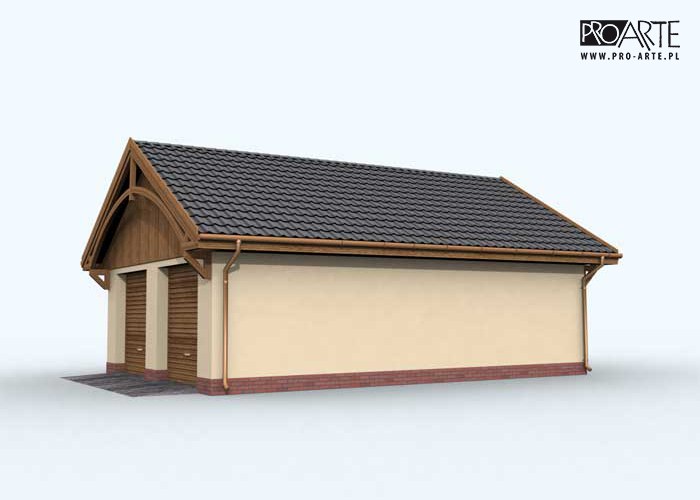

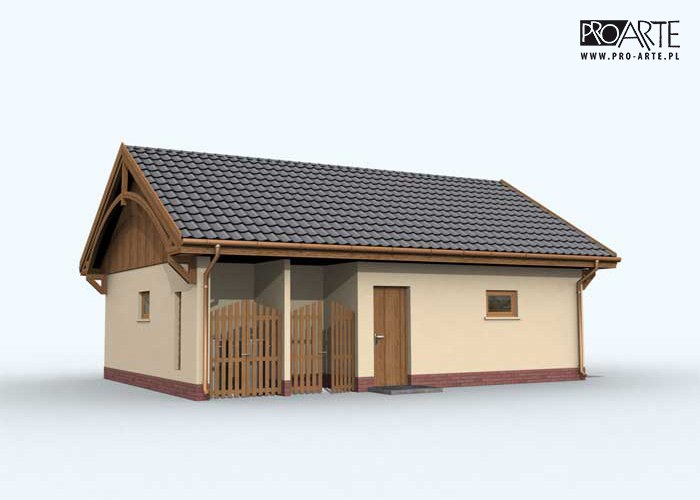

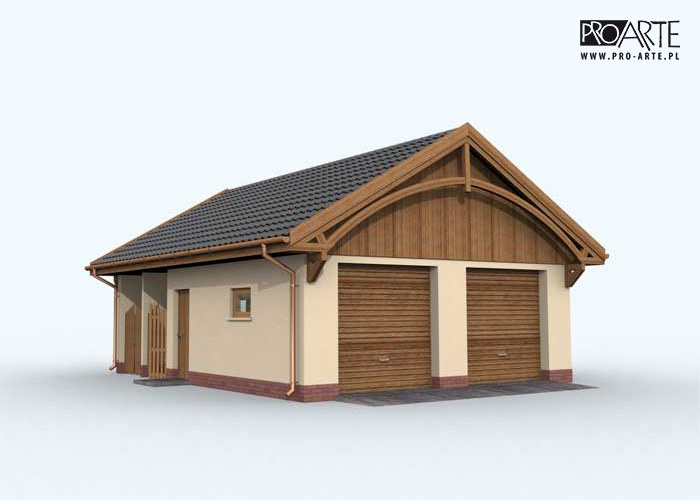

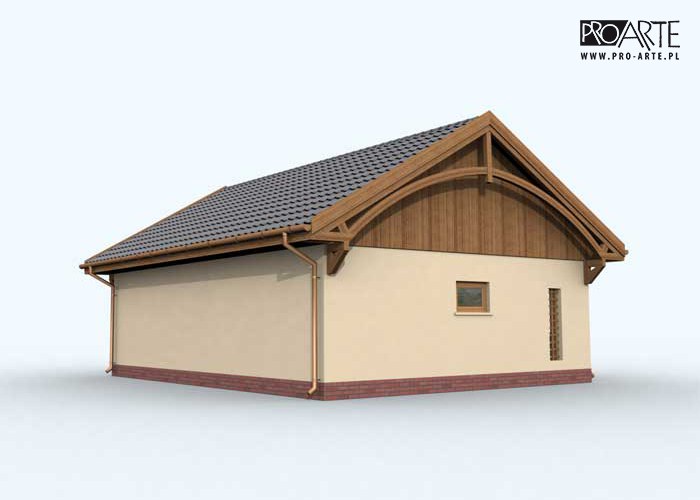

Garaż dwustanowiskowy z pomieszczeniem gospodarczym, składem na drewno i odpady.
Dwie bramy garażowe o wymiarach 2,4x2,4m.

Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

Technologia tradycyjna :
- powierzchnia użytkowa  -57,46m2

- powierzchnia zabudowy -66,64m2
- powierzchnia całkowita  -66,64m2
- kubatura  - 290,00m3
- ściany zewnętrzne nośne murowane grubości 25cm
- wszystkie ściany wykonane z pustaków ceramicznych "POROTHERM"
- wysokość budynku 5,37m
- dach dwuspadowy 30°
- więźba dachowa drewniana
- pokrycie dachu dachówka  ceramiczna
- wymiar bramy garażowej 2,4x2,4m

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; materiały izolacyjne Isover; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann; system rekuperacji VENTS.

Każdy z czterech egzemplarzy zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Rzuty i przekroje

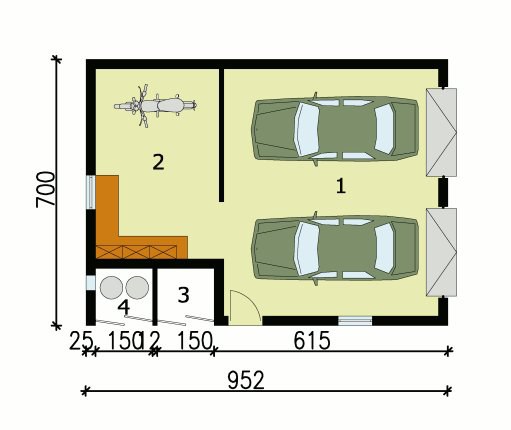

Przyziemie

Przyziemie

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
4.Skład na odpady2.150
3.Skład na drewno2.150
1.Garaż36.730
2.Pom. gospodarcze16.430
Suma57.460
Zamów szczegółowe rysunki

Obrót 360

Zestawienia materiałów

Technologia murowana tradycyjna
Stal421.98 kg
Drewno6.032 m³
Pow. ścian nośnych zew.91 m²
Pow. ścian działowych wew.14 m²
Dach102 m²

Kosztorys orientacyjny brutto

Stan zerowy17468 zł
Stan surowy38429 zł
Roboty wykończeniowe wewnętrzne24346 zł
Roboty wykończeniowe zewnętrzne10153 zł
Instalacje i przyłącza18778 zł
Suma109174 zł
