G141

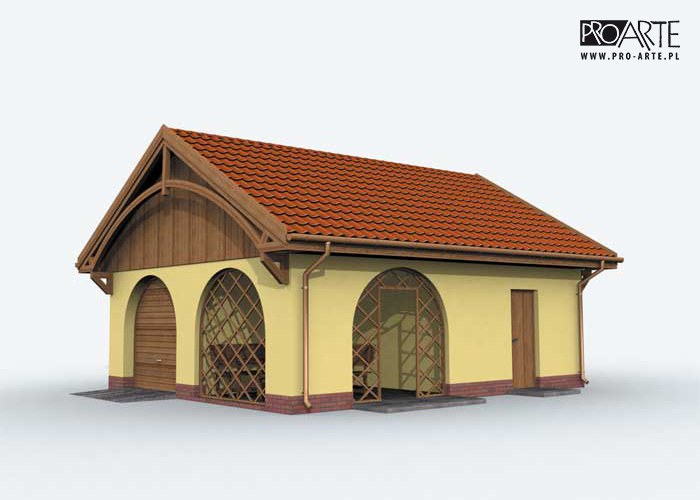

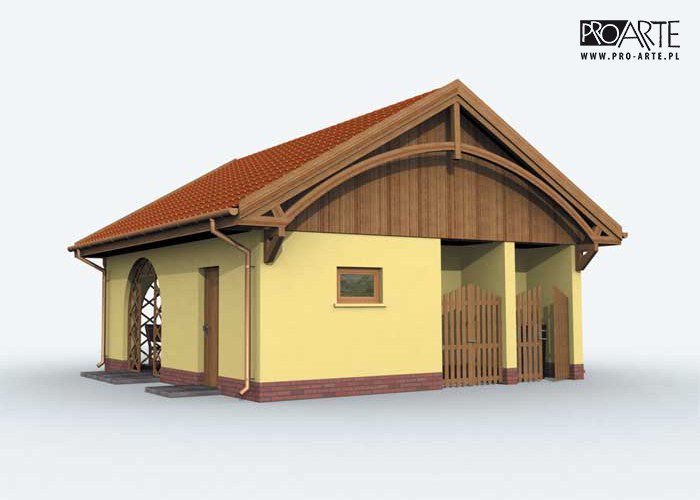

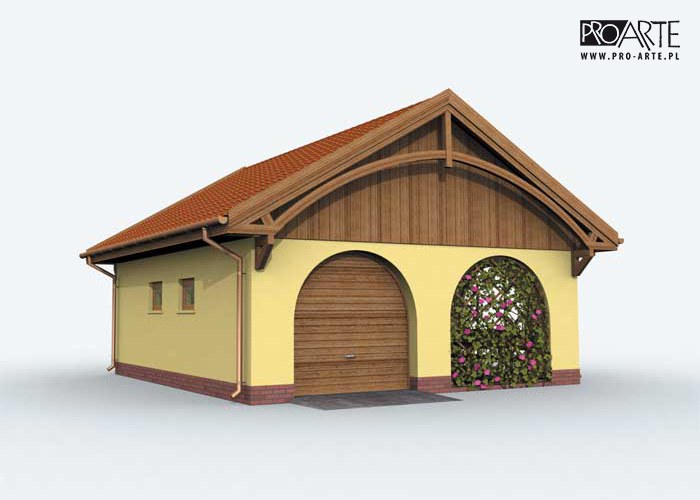

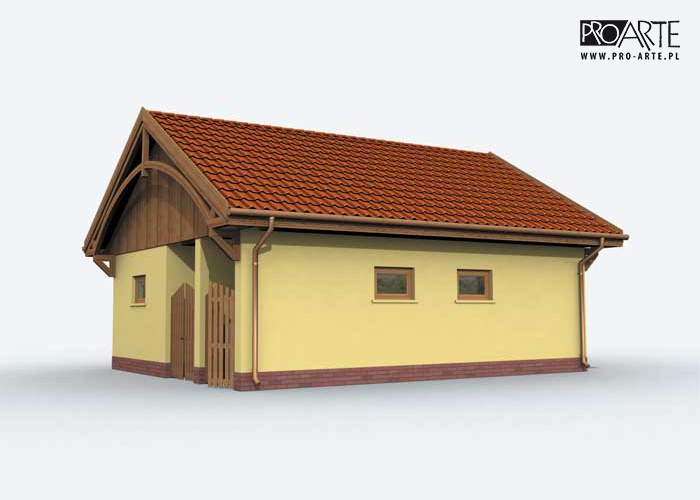

Garaż jednostanowiskowy z pom. gospodarczym, wiatą, składem na odpady i drewno kominkowe G141. Projekt składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i...
Powierzchnia użytkowa | 46.39 m² |
Min. wymiary działki długość x szerokość | 16.00 x 15.00 m |
Dostępne technologie | |
Warianty projektu | garaż, budynek gospodarczy |
Dane techniczne
Powierzchnia użytkowa | 46.39 m² |
Powierzchnia zabudowy | 56.00 m² |
Powierzchnia kondygnacji netto | 0.00 m² |
Powierzchnia całkowita | 56.00 m² |
Kubatura | 244.00 m³ |
Kąt nachylenia dachu | 30° |
Wymiary budynku długość x szerokość | 7.00 x 8.00 m |
Wysokość budynku | 5.38 m |
Min. wymiary działki długość x szerokość | 16.00 x 15.00 m |
Liczba stanowisk | 1 stanowisko |
Dach | dwuspadowy |
Funkcja | z pom. gosp., z altaną |
Ilość pomieszczeń | 2 |
Opis i technologia projektu
Garaż jednostanowiskowy z pom. gospodarczym, wiatą, składem na odpady i drewno kominkowe G141. Projekt składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.
Technologia tradycyjna , ściany murowane grubości 25 cm. Konstrukcja więźby dachowej drewniana, pokrycie dachówka ceramiczna.
W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; materiały izolacyjne Isover; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann; system rekuperacji VENTS oraz systemy kominowe HOCH.
Każdy z czterech egzemplarzy zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?
By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).
Rzuty i przekroje

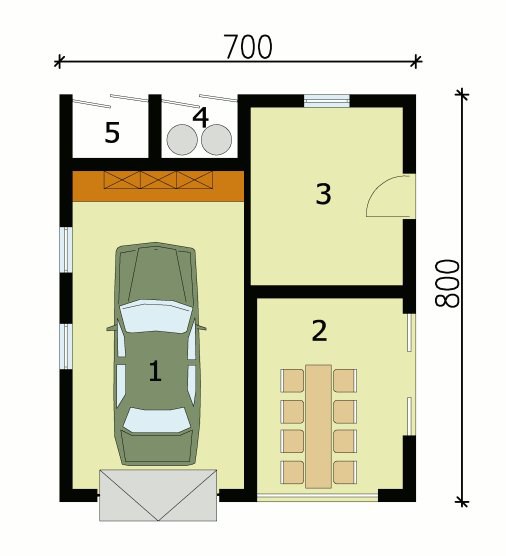

Przyziemie
Nr | Nazwa | Pow. użytkowa [m²] | Pow. netto [m²] |
---|---|---|---|
1. | Garaż | 21.13 | 0 |
4. | Skład na odpady | 1.88 | 0 |
5. | Skład na drewno | 1.88 | 0 |
2. | Weranda | 11 | 0 |
3. | Pom. gospodarcze | 10.5 | 0 |
Suma | 46.39 | 0 |
Obrót 360
Zestawienia materiałów
Technologia murowana tradycyjna | |
Stal | 407.01 kg |
Drewno | 6.104 m³ |
Pow. ścian nośnych zew. | 151 m² |
Pow. ścian działowych wew. | 11 m² |
Dach | 90 m² |
Kosztorys orientacyjny brutto
Stan zerowy | 14103 zł |
Stan surowy | 31026 zł |
Roboty wykończeniowe wewnętrzne | 19655 zł |
Roboty wykończeniowe zewnętrzne | 8197 zł |
Instalacje i przyłącza | 15160 zł |
Suma | 88141 zł |
