Garaż jednostanowiskowy z pom. gospodarczym, wiatą, składem na odpady i drewno kominkowe G141. Projekt składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i...

Czytaj więcej

Powierzchnia użytkowa46.39 m²
Min. wymiary działki (długość x szerokość)16.00 x 15.00 m
Dostępne technologiemurowana, szkieletowa
Warianty projektugaraż, budynek gospodarczy
Zobacz pełne dane projektu

Dane techniczne

Powierzchnia użytkowa46.39 m²
Powierzchnia zabudowy56.00 m²
Powierzchnia kondygnacji netto0.00 m²
Powierzchnia całkowita56.00 m²
Kubatura244.00 m³
Kąt nachylenia dachu30°
Wymiary budynku
długość x szerokość
7.00 x 8.00 m
Wysokość budynku5.38 m
Min. wymiary działki
długość x szerokość
16.00 x 15.00 m
Liczba stanowisk1 stanowisko
Dachdwuspadowy
Funkcjaz pom. gosp., z altaną
Ilość pomieszczeń2

Opis i technologia projektu

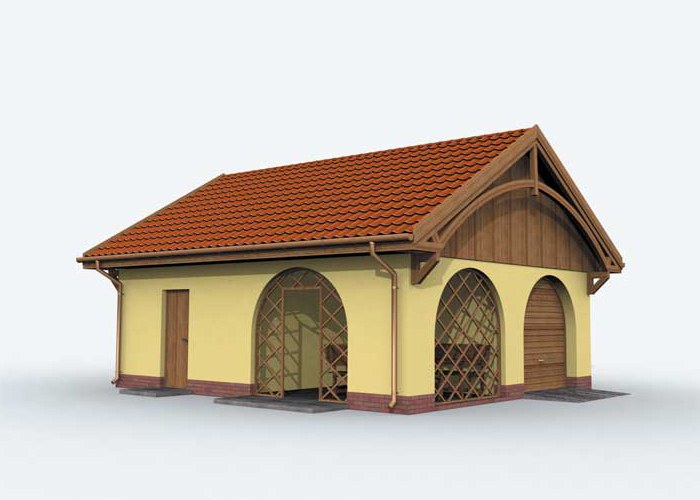

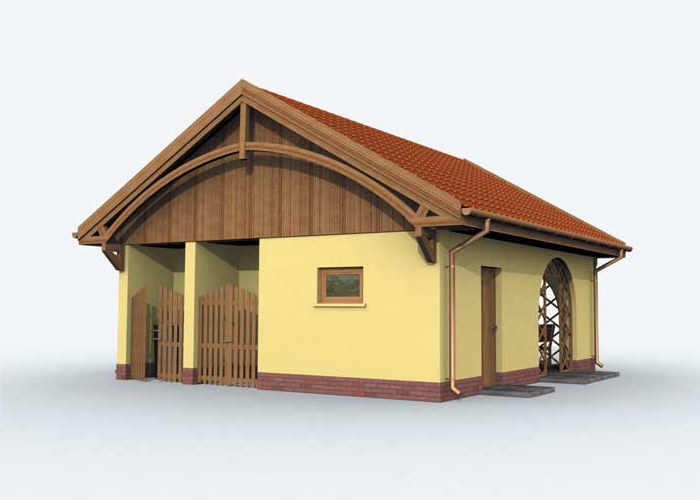

Garaż jednostanowiskowy z pom. gospodarczym, wiatą, składem na odpady i drewno kominkowe G141. Projekt składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

Technologia tradycyjna , ściany murowane grubości 25 cm. Konstrukcja więźby dachowej drewniana, pokrycie dachówka ceramiczna.



W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; materiały izolacyjne Isover; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann; system rekuperacji VENTS oraz systemy kominowe HOCH.

Każdy z czterech egzemplarzy zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Rzuty i przekroje

Przyziemie

Przyziemie

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Garaż21.130
4.Skład na odpady1.880
5.Skład na drewno1.880
2.Weranda110
3.Pom. gospodarcze10.50
Suma46.390
Zamów szczegółowe rysunki

Obrót 360

Zestawienia materiałów

Technologia murowana tradycyjna
Stal407.01 kg
Drewno6.104 m³
Pow. ścian nośnych zew.151 m²
Pow. ścian działowych wew.11 m²
Dach90 m²

Kosztorys orientacyjny brutto

Stan zerowy14103 zł
Stan surowy31026 zł
Roboty wykończeniowe wewnętrzne19655 zł
Roboty wykończeniowe zewnętrzne8197 zł
Instalacje i przyłącza15160 zł
Suma88141 zł
