G166 garaż trzystanowiskowy

zobacz odbicie lustrzane

ZAPYTAJ DO SCHOWKA ZAMÓW

Dane techniczne

Powierzchnia użytkowa	62.53 m²
Powierzchnia kondygnacji netto	0 m²
Powierzchnia zabudowy	72.15 m²
Pow. tarasów/werandy/wiaty/schodów zew.	0 m²
Powierzchnia całkowita	72.15 m²
Kubatura	298.17 m³
Wysokość budynku	5.07 m
Kąt nachylenia dachu	30°
Min. wymiary działki (szerokość x długość)	19.1 x 13.5 m
Czy posiada poddasze	NIE
Ilość pomieszczeń	3
Ilość stanowisk garażowych	3

Cena projektu:

790 zł

ZAMÓW ZAPYTAJ

Dostępne technologie

MUROWANA

SZKIELETOWA

DRUKUJ

Wysyłka

Zamów w ciągu następnych:

a otrzymasz przesyłkę

Rzuty i przekroje

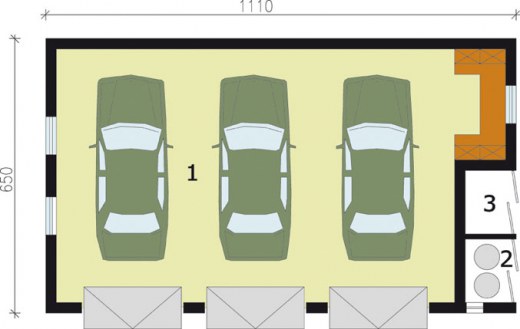

Przyziemie

nr.	nazwa	pow. użytkowa[m²]	pow. netto[m²]
1.	Garaż	59.05	0
2.	Skład na odpady	1.74	0
3.	Skład drewna	1.74	0
	suma:	62.53	0

Przekrój A-A

Opis projektu

Garaż trzystanowiskowy z pomieszczeniami gospodarczymi, składem na drewno i odpady.

Trzy bramy garażowe o wymiarach 2,4x2,4m.

Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

Opis technologii

Technologia tradycyjna :
- powierzchnia użytkowa -62,53m2

- powierzchnia zabudowy -72,15m2
- powierzchnia całkowita -72,15m2
- kubatura części przekrytej i zamkniętej ze wszystkich stron -281,27m3

- kubatura części przekrytej i niezamkniętej ze wszystkich stron -16,90m3

- kubatura razem -298,17

- ściany zewnętrzne nośne murowane grubości 25cm
- wszystkie ściany wykonane z pustaków ceramicznych "POROTHERM"
- wysokość budynku 5,07m
- dach dwuspadowy 30°
- więźba dachowa drewniana
- pokrycie dachu dachówka ceramiczna
- wymiar bramy garażowej 2,4x2,4m

Zestawienia materiałów

Technologia murowana tradycyjna

Stal	586.17 kg
Drewno	6.805 m³
Pow. ścian nośnych zewn.	92 m²
Pow. ścian nośnych wewn.
Pow. ścian działowych wewn.	5 m²
Dach	109.5 m²

plik: zestawienie drewna

plik: zestawienie stali

plik: zestawienie stolarki

Technologia drewniana szkieletowa

Stal [kg]	418.77
Drewno [m3]	10.35
Dach [m2]	109

plik: zestawienie drewna

plik: zestawienie stali

plik: zestawienie stolarki

*Zakupu materiału należy dokonać po konsultacji z adaptującym. Zestawienia są informacyjne.

Kosztorys

wersja szkieletowa - 84 403,18 zł -

pobierz plik

wersja murowana - 75 770,55 zł -

pobierz plik
