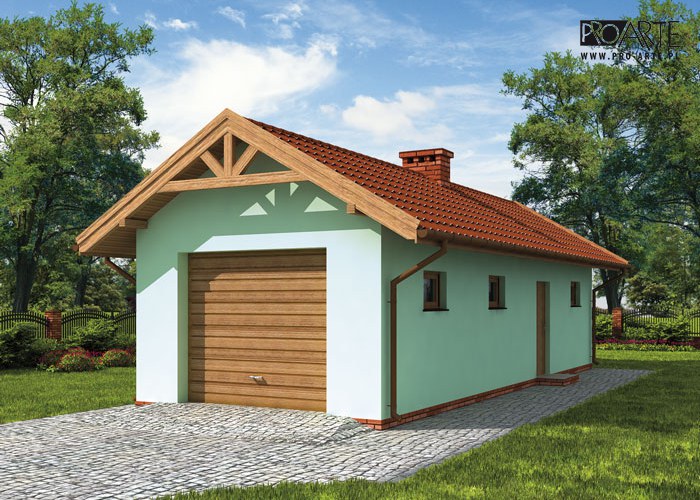

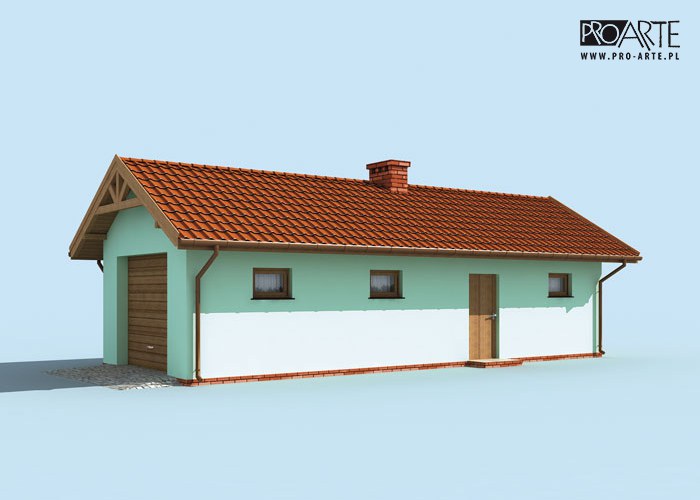

G1m bis szkielet drewniany, garaż jednostanowiskowy z pomieszczeniem gospodarczym








G1m bis - garaż jednostanowiskowy z pomieszczeniem gospodarczym, wolnostojący w technologii lekkiego szkieletu drewnianego. Projekt garażu składa się z czterech egzemplarzy a w tym części...
Powierzchnia użytkowa | 45.37 m² |
Min. wymiary działki długość x szerokość | 20.00 x 12.50 m |
Dostępne technologie | |
Warianty projektu | garaż, budynek gospodarczy |
Dane techniczne
Powierzchnia użytkowa | 45.37 m² |
Powierzchnia zabudowy | 54.00 m² |
Powierzchnia kondygnacji netto | 45.37 m² |
Powierzchnia całkowita | 54.00 m² |
Kubatura | 217.00 m³ |
Kąt nachylenia dachu | 30° |
Wymiary budynku długość x szerokość | 4.50 x 12.00 m |
Wysokość budynku | 4.67 m |
Min. wymiary działki długość x szerokość | 20.00 x 12.50 m |
Liczba stanowisk | 1 stanowisko |
Dach | dwuspadowy |
Funkcja | z pom. gosp. |
Ilość pomieszczeń | 2 |
Opis i technologia projektu
G1m bis - garaż jednostanowiskowy z pomieszczeniem gospodarczym, wolnostojący w technologii lekkiego szkieletu drewnianego. Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.
Główne rozwiązania konstrukcyjno - materiałowe: Projektowany budynek wykonany będzie w technologii lekkiego szkieletu drewnianego. Główną konstrukcję nośną stanowić będą: ławy i wieńce zazbrojone konstrukcyjnie, ściany nośne w szkielecie drewnianym spięte podwójnym oczepem, dach dwuspadowy oparty na więźbie o konstrukcji drewnianej. Drewno użyte do wykonania elementów konstrukcyjnych budynku powinno być klasy co najmniej C-24 i wilgotności nie większej niż 18%.
W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann; system rekuperacji VENTS oraz systemy kominowe HOCH.
Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?
By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).
Rzuty i przekroje

Nr | Nazwa | Pow. użytkowa [m²] | Pow. netto [m²] |
---|---|---|---|
1. | Garaż | 23.98 | 0 |
2. | Pom. gosp. | 21.39 | 0 |
Suma | 45.37 | 0 |
Zestawienia materiałów
Technologia drewniana szkieletowa | |
Stal | 603.58 kg |
Drewno | 9.392 m³ |
Dach | 92 m² |
Kosztorys orientacyjny brutto
Stan zerowy | 13792 zł |
Stan surowy | 30343 zł |
Roboty wykończeniowe wewnętrzne | 19223 zł |
Roboty wykończeniowe zewnętrzne | 8017 zł |
Instalacje i przyłącza | 14827 zł |
Suma | 86203 zł |
