399 zł
Zobacz odbicie
lustrzane
Dostępny od ręki
Kup teraz
Dodaj do schowka
Masz pytania do projektu? Zapytaj nas
Koszt wysyłki
GRATIS
Zestaw dodatków do projektu

Garaż jednostanowiskowy. Dwie bramy garażowe o wymiarach 2,4x2,4m.  Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej...

Czytaj więcej

Powierzchnia użytkowa30.40 m²
Min. wymiary działki (długość x szerokość)18.00 x 10.70 m
Dostępne technologiemurowana, szkieletowa
Warianty projektugaraż, budynek gospodarczy
Zobacz pełne dane projektu

Dane techniczne

Powierzchnia użytkowa30.40 m²
Powierzchnia zabudowy37.00 m²
Powierzchnia kondygnacji netto0.00 m²
Powierzchnia całkowita37.00 m²
Kubatura142.00 m³
Kąt nachylenia dachu30°
Wymiary budynku
długość x szerokość
3.70 x 10.00 m
Wysokość budynku4.37 m
Min. wymiary działki
długość x szerokość
18.00 x 10.70 m
Liczba stanowisk1 stanowisko
Dachdwuspadowy
Ilość pomieszczeń1

Opis i technologia projektu

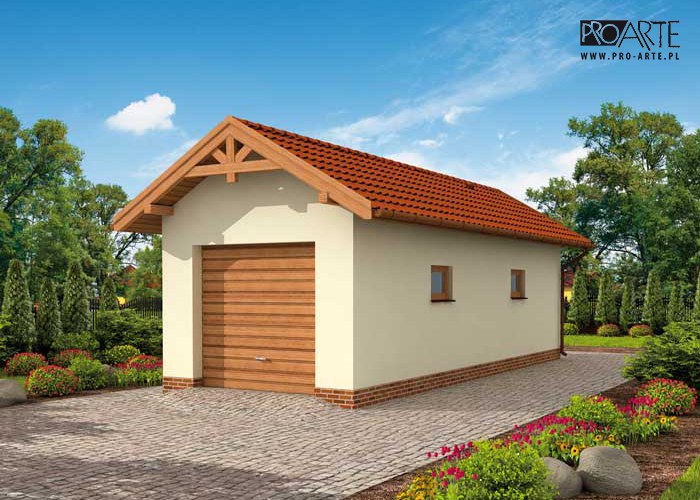

Garaż jednostanowiskowy.
Dwie bramy garażowe o wymiarach 2,4x2,4m.

Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

Technologia tradycyjna :
- powierzchnia użytkowa -30,40m2

- powierzchnia zabudowy -37,00m2
- powierzchnia całkowita  -37,00m2
- kubatura -142,00m3
- ściany zewnętrzne nośne murowane grubości 25cm
- wszystkie ściany wykonane z pustaków ceramicznych "POROTHERM"
- wysokość budynku 4,37m
- dach dwuspadowy 30°
- więźba dachowa drewniana
- pokrycie dachu dachówka ceramiczna
- wymiar bramy garażowej 2,4x2,4m

Rzuty i przekroje

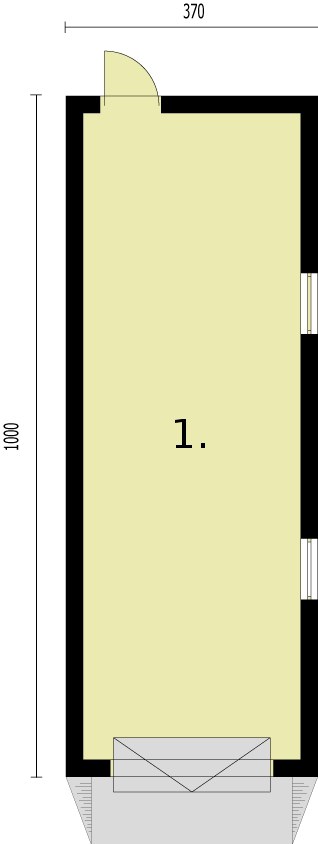

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Garaż30.40
Suma30.40
Zamów szczegółowe rysunki

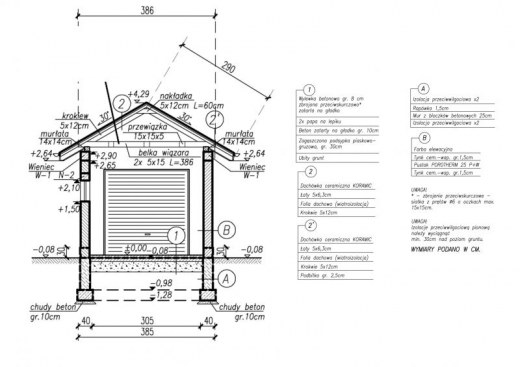

Przekrój

Przekrój

Zamów szczegółowe rysunki

Obrót 360

Zestawienia materiałów

Technologia murowana tradycyjna
Stal279.95 kg
Drewno2.347 m³
Dach62 m²

Kosztorys orientacyjny brutto

Stan zerowy9242 zł
Stan surowy20332 zł
Roboty wykończeniowe wewnętrzne12880 zł
Roboty wykończeniowe zewnętrzne5372 zł
Instalacje i przyłącza9935 zł
Suma57760 zł
