990 zł
Gwarancja najniższej ceny i najszybszej wysyłki
Zobacz odbicie
lustrzane
Dostępny od ręki
Kup teraz
Dodaj do schowka
Masz pytania do projektu? Zapytaj nas
Koszt wysyłki
GRATIS
Zestaw dodatków do projektu

Garaż z wiatą na samochód osobowy oraz pomieszczenie gospodarcze. Brama garażowa o wymiarach 2,4x2,4m, Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej,...

Czytaj więcej

Powierzchnia użytkowa 46.33 m²
Min. wymiary działki
długość x szerokość
14.88 x 13.90 m
Dostępne technologiemurowana, szkieletowa
Zobacz pełne dane projektu

Rzuty i przekroje

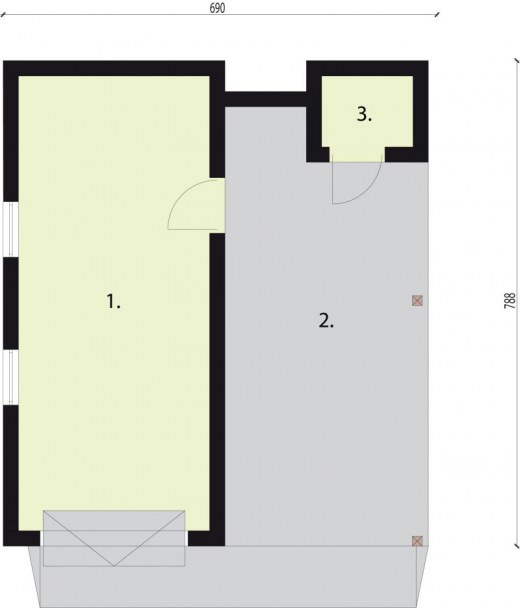

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Garaż22.880
2.Wiata21.750
3.Pom. Gospodarcze1.70
Suma46.330
Zamów szczegółowe rysunki

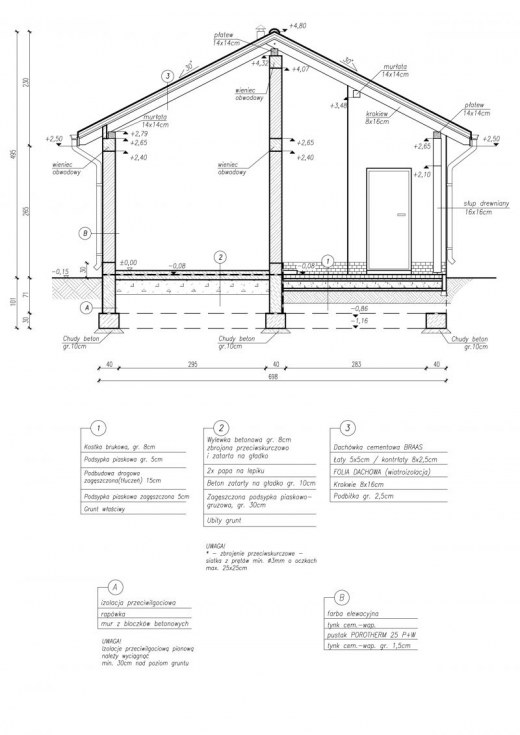

Przekrój a-a

Przekrój a-a

Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa 46.33 m²
Powierzchnia zabudowy 53.72 m²
Powierzchnia kondygnacji netto 0.00 m²
Powierzchnia całkowita 53.72 m²
Kubatura 211.94 m³
Kąt nachylenia dachu30°
Wymiary budynku
długość x szerokość
6.90 x 7.88 m
Wysokość budynku 4.95 m
Min. wymiary działki
długość x szerokość
14.88 x 13.90 m
Liczba stanowisk2 stanowiska
Dachdwuspadowy
Funkcjaz pom. gosp., z wiatą
Ilość pomieszczeń2

Opis i technologia projektu

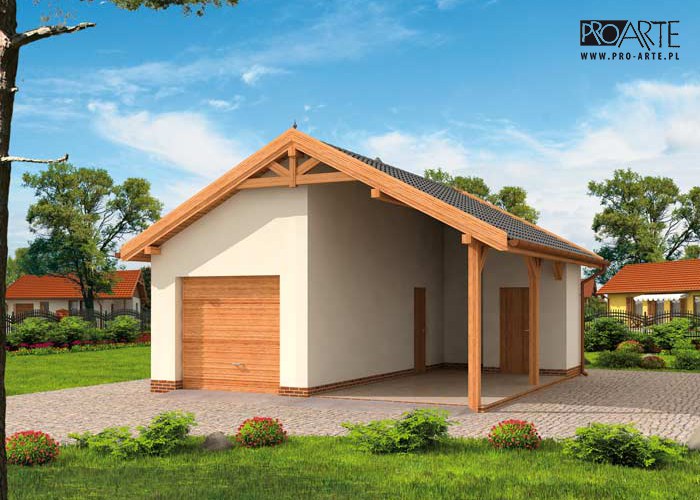

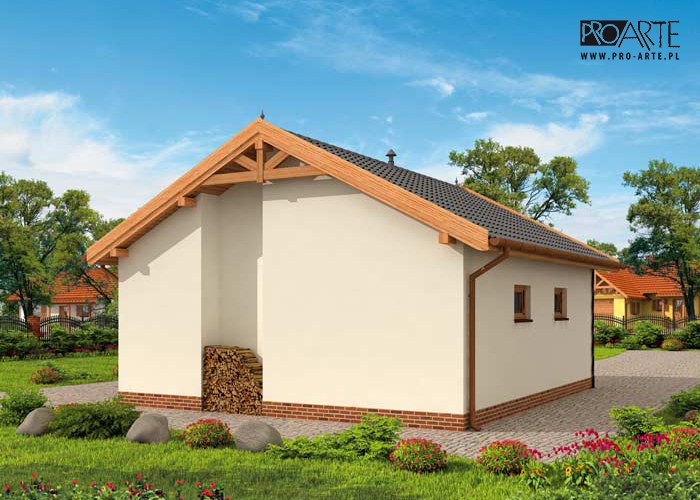

Garaż z wiatą na samochód osobowy oraz pomieszczenie gospodarcze.
Brama garażowa o wymiarach 2,4x2,4m,


Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

Technologia tradycyjna :
- powierzchnia zabudowy budynky -31,97m2
- powierzchnia wiaty nie wchodząca do powierzchni zabudowy -21,75m2
- powierzchnia użytkowa części zamkniętych -24,58m2
- powierzchnia użytkowa części otwartych -21,75m2
- powierzchnia użytkowa razem -46,33m2
- powierzchnia całkowita części zamkniętych -31,97m2
- powierzchnia całkowita części otwartych -21,75m2
- powierzchnia całkowita razem -53,72m2



- kubatura brutto:
  - części zamkniętych i przekrytych ze szystkich stron -118,67m3
  -
części niezamkniętych, przekrytych -93,27m3
-kubatura brutto razem -211,94m3
- ściany zewnętrzne nośne murowane grubości 25cm
- wszystkie ściany wykonane pustaków ceramicznych "POROTHERM"
- wysokość budynku 4,95m
- dach dwuspadowy 30°
- więźba dachowa drewniana
- pokrycie dachu dachówka cementowa bądź ceramiczna
- wymiar bramy garażowej 2,4x2,4m



W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Stal437.66 kg
Drewno3.403 m³
Dach76 m²

Kosztorys orientacyjny brutto

Stan zerowy18532 zł
Stan surowy40770 zł
Roboty wykończeniowe wewnętrzne25829 zł
Roboty wykończeniowe zewnętrzne10772 zł
Instalacje i przyłącza19922 zł
Suma115825 zł
