690 zł
Zobacz odbicie
lustrzane
Dostępny od ręki
Kup teraz
Dodaj do schowka
Masz pytania do projektu? Zapytaj nas
Koszt wysyłki
GRATIS
Zestaw dodatków do projektu

Garaż jednostanowiskowy z pomieszczeniem gospodarczym oraz składem na drewno i odpady. Brama garażowa o wymiarach 2,4x2,4m.  Projekt garażu składa się z czterech egzemplarzy a w tym części...

Czytaj więcej

Powierzchnia użytkowa38.34 m²
Min. wymiary działki (długość x szerokość)16.87 x 13.65 m
Dostępne technologiemurowana, szkieletowa
Warianty projektugaraż, budynek gospodarczy
Zobacz pełne dane projektu

Dane techniczne

Powierzchnia użytkowa38.34 m²
Powierzchnia zabudowy48.58 m²
Powierzchnia kondygnacji netto0.00 m²
Powierzchnia całkowita48.58 m²
Kubatura186.26 m³
Kąt nachylenia dachu30°
Wymiary budynku
długość x szerokość
5.65 x 9.87 m
Wysokość budynku4.53 m
Min. wymiary działki
długość x szerokość
16.87 x 13.65 m
Liczba stanowisk1 stanowisko
Dachdwuspadowy
Funkcjaz pom. gosp.
Ilość pomieszczeń4

Opis i technologia projektu

Garaż jednostanowiskowy z pomieszczeniem gospodarczym oraz składem na drewno i odpady.
Brama garażowa o wymiarach 2,4x2,4m.

Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

Technologia tradycyjna :
- powierzchnia użytkowa -38,34m2

- powierzchnia zabudowy -48,58m2
- powierzchnia całkowita  -48,58m2
- kubatura części przekrytej i zamkniętej ze wszystkich stron -160,40m3
- kubatura części przekrytej i nie zamkniętej ze wszystkich stron -25,86m3
- kubatura razem -186,26m3
- ściany zewnętrzne nośne murowane grubości 25cm
- wszystkie ściany wykonane pustaków ceramicznych "POROTHERM"
- wysokość budynku 4,53m
- dach dwuspadowy 30°
- więźba dachowa drewniana
- pokrycie dachu blacha lub blachodachówka
- wymiar bramy garażowej 2,4x2,4m

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; materiały izolacyjne Isover; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann; system rekuperacji VENTS oraz systemy kominowe HOCH.

Każdy z czterech egzemplarzy zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Rzuty i przekroje

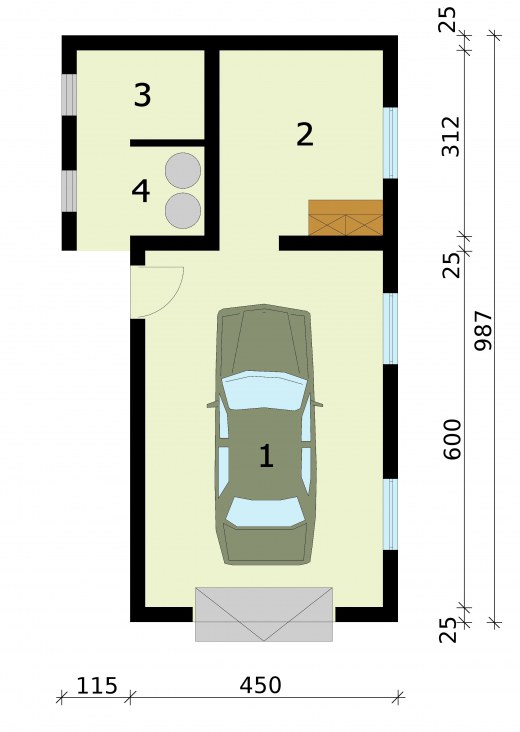

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Garaż23.70
2.Pom. gospodarcze 8.40
3.Skład na drewno 3.120
4.Skład na odpady 3.120
Suma38.340
Zamów szczegółowe rysunki

Obrót 360

Zestawienia materiałów

Technologia murowana tradycyjna
Stal621.6 kg
Drewno3.11 m³
Dach70.23 m²

Kosztorys orientacyjny brutto

Stan zerowy11655 zł
Stan surowy25642 zł
Roboty wykończeniowe wewnętrzne16245 zł
Roboty wykończeniowe zewnętrzne6775 zł
Instalacje i przyłącza12530 zł
Suma72846 zł
