790 zł
Zobacz odbicie
lustrzane
Dostępny od ręki
Kup teraz
Dodaj do schowka
Masz pytania do projektu? Zapytaj nas
Koszt wysyłki
GRATIS
Zestaw dodatków do projektu

Garaż jednostanowiskowy z pomieszczeniem gospodarczym, składem na drewno i odpady. Brama garażowa o wymiarach 2,4x2,4m.  Projekt garażu składa się z czterech egzemplarzy a w tym części...

Czytaj więcej

Powierzchnia użytkowa62.52 m²
Min. wymiary działki (długość x szerokość)14.15 x 18.15 m
Dostępne technologiemurowana, szkieletowa
Zobacz pełne dane projektu

Dane techniczne

Powierzchnia użytkowa62.52 m²
Powierzchnia zabudowy75.13 m²
Powierzchnia kondygnacji netto0.00 m²
Powierzchnia całkowita75.13 m²
Kubatura321.00 m³
Kąt nachylenia dachu30°
Wymiary budynku
długość x szerokość
10.15 x 8.15 m
Wysokość budynku5.29 m
Min. wymiary działki
długość x szerokość
14.15 x 18.15 m
Liczba stanowisk1 stanowisko
Dachdwuspadowy
Funkcjaz pom. gosp.
Ilość pomieszczeń4

Opis i technologia projektu

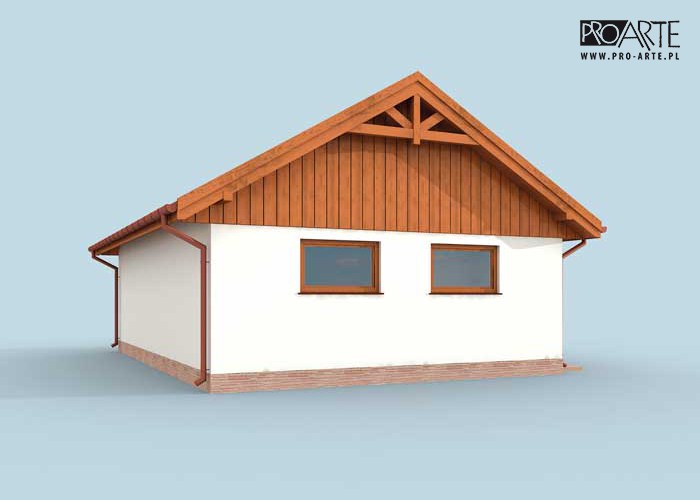

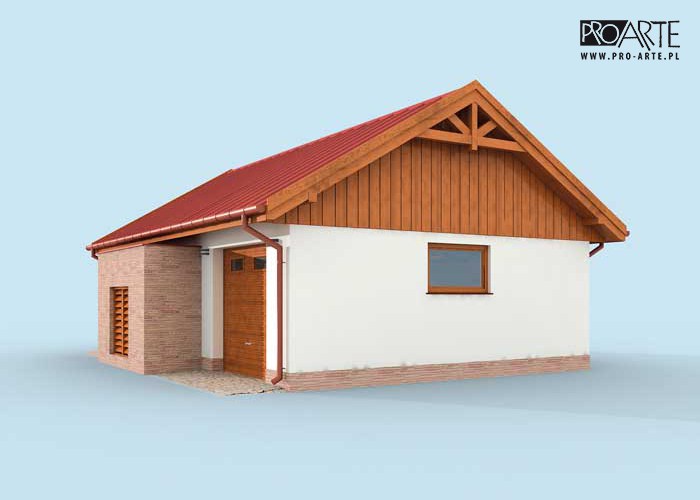

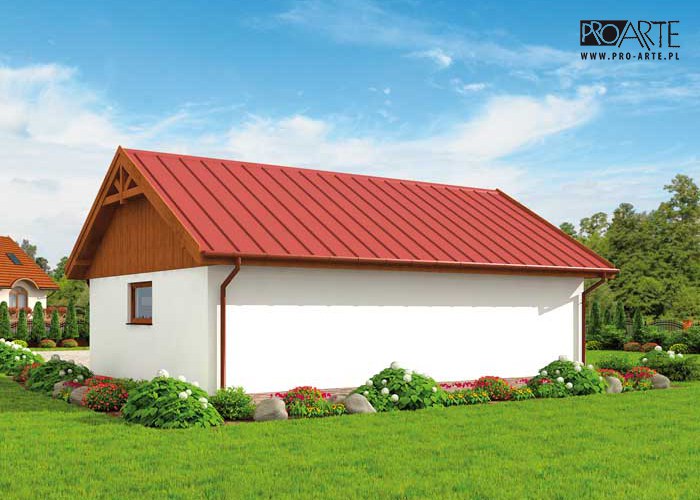

Garaż jednostanowiskowy z pomieszczeniem gospodarczym, składem na drewno i odpady.
Brama garażowa o wymiarach 2,4x2,4m.

Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.
Technologia tradycyjna :
- powierzchnia użytkowa  -62,52m2
- powierzchnia zabudowy -75,13m2
- powierzchnia całkowita  -75,13m2
- kubatura  - 321,00m3
- ściany zewnętrzne nośne murowane grubości 25cm
- wszystkie ściany wykonane z pustaków ceramicznych "POROTHERM"
- wysokość budynku 5,29m
- dach dwuspadowy 30°, nad składem odpadów i drewna dach jednospadowy 2°
- więźba dachowa drewniana
- pokrycie dachu 30°- stalowe panele dachowe, 2°- gonty bitumiczna lub papa
- wymiar bramy garażowej 2,4x2,4m

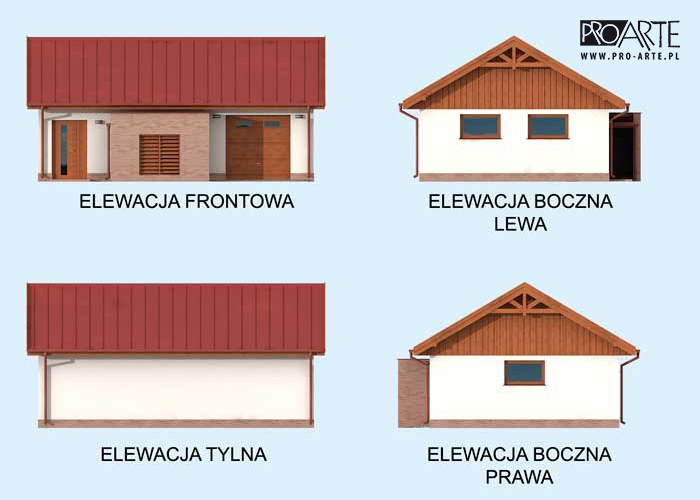

Rzuty i przekroje

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa[m²]Pow. netto[m²]
1.Garaż23.10
2.Pom. gospodarcze33.180
3.Skład na odpady3.120
4.Skład na drewno3.120
Suma62.520
Zamów szczegółowe rysunki

Obrót 360

Zestawienia materiałów

Technologia murowana tradycyjna
Stal817.27 kg
Drewno7.836 m³
Dach103.7 m²

Kosztorys orientacyjny brutto

Stan zerowy19006 zł
Stan surowy41813 zł
Roboty wykończeniowe wewnętrzne26490 zł
Roboty wykończeniowe zewnętrzne11047 zł
Instalacje i przyłącza20432 zł
Suma118788 zł
