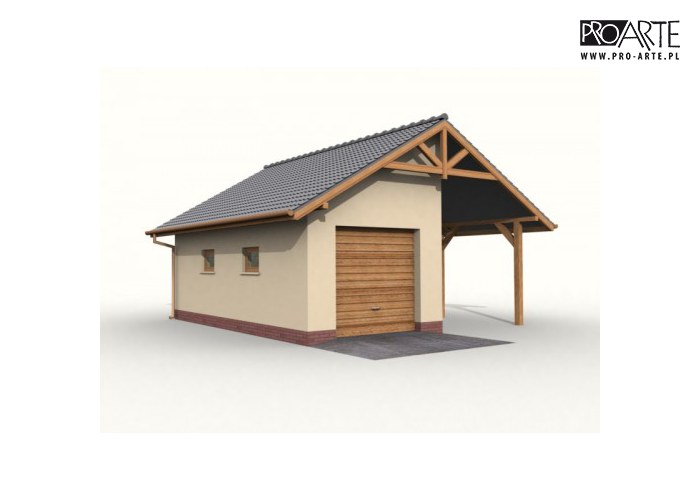

Garaż jednostanowiskowy, wolnostojący, parterowy z wiatą i składem na drewno. Brama garażowa o wymiarach 2400x2400.

Czytaj więcej

Powierzchnia użytkowa47.71 m²
Min. wymiary działki (długość x szerokość)15.88 x 14.90 m
Dostępne technologiemurowana, szkieletowa
Zobacz pełne dane projektu

Dane techniczne

Powierzchnia użytkowa47.71 m²
Powierzchnia zabudowy54.37 m²
Powierzchnia kondygnacji netto0.00 m²
Powierzchnia całkowita0.00 m²
Kubatura175.32 m³
Kąt nachylenia dachu30°
Wymiary budynku
długość x szerokość
6.90 x 7.88 m
Wysokość budynku4.95 m
Min. wymiary działki
długość x szerokość
15.88 x 14.90 m
Liczba stanowisk2 stanowiska
Dachdwuspadowy
Funkcjaz wiatą
Ilość pomieszczeń1

Opis i technologia projektu

Garaż jednostanowiskowy, wolnostojący, parterowy z wiatą i składem na drewno. Brama garażowa o wymiarach 2400x2400.Technologia tradycyjna , ściany murowane grubości 25 cm. Konstrukcja więźby dachowej drewniana, pokrycie dachówka ceramiczna. Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; materiały izolacyjne Isover; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann; system rekuperacji VENTS oraz systemy kominowe HOCH.

Każdy z czterech egzemplarzy zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Rzuty i przekroje

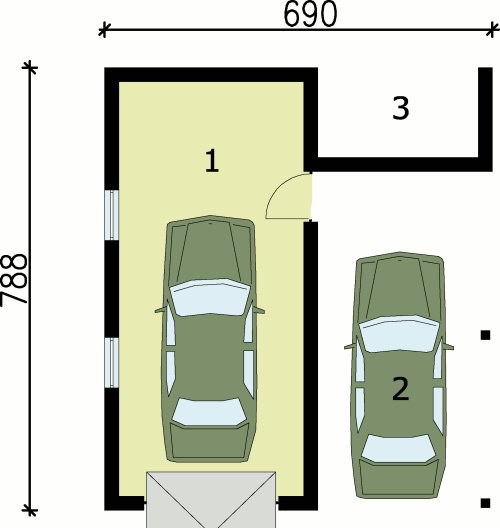

Przyziemie

Przyziemie

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Garaż22.880
2.Wiata20.560
3.Skład drewna4.270
Suma47.710
Zamów szczegółowe rysunki

Przekroj

Zamów szczegółowe rysunki

Obrót 360

Zestawienia materiałów

Technologia murowana tradycyjna
Stal450.32 kg
Drewno3.353 m³
Pow. ścian847 m²
Pow. ścian nośnych zew.72 m²
Dach76 m²

Kosztorys orientacyjny brutto

Stan zerowy19084 zł
Stan surowy41985 zł
Roboty wykończeniowe wewnętrzne26598 zł
Roboty wykończeniowe zewnętrzne11093 zł
Instalacje i przyłącza20515 zł
Suma119275 zł
