2900 zł
Gwarancja najniższej ceny i najszybszej wysyłki
Zobacz odbicie
lustrzane
Dostępny od ręki
Kup teraz
Dodaj do schowka
Masz pytania do projektu? Zapytaj nas
Koszt wysyłki
GRATIS
Zestaw dodatków do projektu

Nieskomplikowany, a dzięki temu przestrzenny projekt stajni dla dziesięciu lub jedenastu koni . Prosta bryła budynku i dwuspadowy dach tworzą niepowtarzalną całość. Po pięć boksów o powierzchni 12...

Czytaj więcej

Powierzchnia użytkowa 225.92 m²
Min. wymiary działki
długość x szerokość
29.80 x 19.40 m
Dostępne technologiemurowana, szkieletowa
Zobacz pełne dane projektu

Rzuty i przekroje

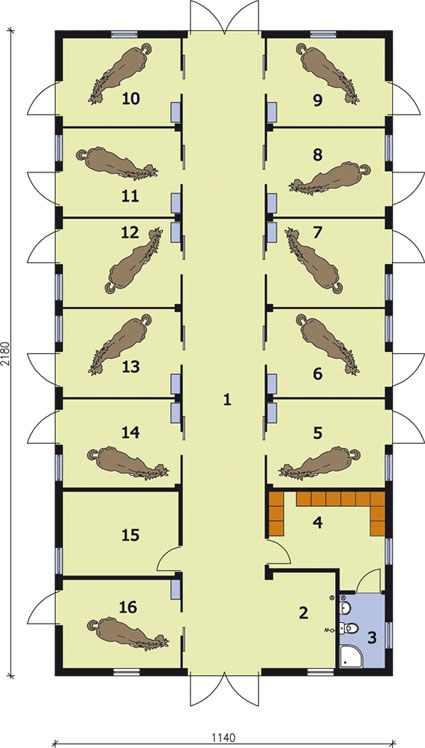

Przyziemie

Przyziemie

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
11.Boks120
14.Boks120
15.Paszalnia11.240
16.Izolatka dla koni120
01.Komunikacja59.640
02.Myjnia dla koni7.740
03.Łazienka3.880
04.Siodlarnia11.420
05.Boks120
06.Boks120
07.Boks120
08.Boks120
09.Boks120
10.Boks120
12.Boks120
13.Boks120
Suma225.920
Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa 225.92 m²
Powierzchnia zabudowy 248.52 m²
Powierzchnia kondygnacji netto 0.00 m²
Powierzchnia całkowita 389.35 m²
Kubatura 1483.00 m³
Kąt nachylenia dachu30°
Wymiary budynku
długość x szerokość
11.40 x 21.80 m
Wysokość budynku 7.61 m
Min. wymiary działki
długość x szerokość
29.80 x 19.40 m
Ilość boksów10
Dachdwuspadowy
Ilość pomieszczeń16

Opis i technologia projektu

Nieskomplikowany, a dzięki temu przestrzenny projekt stajni dla dziesięciu lub jedenastu koni. Prosta bryła budynku i dwuspadowy dach tworzą niepowtarzalną całość. Po pięć boksów o powierzchni 12 m2 zostało rozmieszczonych zarówno przy wschodniej, jak i zachodniej ścianie budynku. Dodatkowy boks, stanowiący izolatkę, mamy przy zachodniej ścianie budynku, tuż za paszalnią. Przez środek przechodzi obszerna komunikacja zakończona od południa i północy obszernym wyjściem dla zwierząt. Przebywające w tej stajni konie, mogą także wychodzić bezpośrednio z boksów. Przy wejściu od południa urządzono myjnię dla koni, obok której znajduje się wejście do siodlarni. Stąd można też przejść do łazienki. Projekt S20 jest bardzo zbliżony do projektu S19, ale posiada więcej boksów. Być może właśnie ta stajnia okaże się dla Ciebie idealnym rozwiązaniem?

Projekt stajni dla koni. Projekt stajni składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej, wewnętrznych instalacji wod.-kan i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.


Projekt posiada poddasze użytkowe (skład na siano i słomę) 137,60m2.


Kochasz konie? Zapraszamy do serwisu ogłoszeniowego i forum http://allekonie.pl

Technologia tradycyjna :
- wymiary wrot drewnianych 2,5m x 2,5m
- ściany zewnętrzne murowane grubości 25 cm.
- ściany wewnętrzne działowe murowane grubości 12 cm.
- wszystkie ściany wykonane z pustaków ceramicznych "POROTHERM".
- dach dwuspadowy o kącie 30°
- dach pokryty dachówką ceramiczną.
- konstrukcja więźby dachowej drewniana, płatwiowo-kleszczowa
- pow. dachu : 335m2
- w łazience zastosowano przepływowy podgrzewacz wody umywalkowo natryskowy.

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Stal2622.28 kg
Drewno37.053 m³
Dach335 m²

Kosztorys orientacyjny brutto

Stan zerowy90368 zł
Stan surowy198810 zł
Roboty wykończeniowe wewnętrzne125950 zł
Roboty wykończeniowe zewnętrzne52526 zł
Instalacje i przyłącza97146 zł
Suma564800 zł
