Prosta bryła budynku i dwuspadowy dach dał w efekcie bardzo przestronne wnętrze. Projekt tej stajni został wykonany z myślą o hodowli dwunastu koni, dodatkowy, trzynasty boks, oddzielony od reszty...

Czytaj więcej

Powierzchnia użytkowa 269.24 m²
Min. wymiary działki
długość x szerokość
19.40 x 33.85 m
Dostępne technologiemurowana, szkieletowa
Zobacz pełne dane projektu

Rzuty i przekroje

Przyziemie

Przyziemie

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
11.Boks120
1.Komunikacja70.980
2.Myjnia dla koni7.740
3.Łazienka3.880
4.Siodlarnia15.490
12.Boks120
13.Boks120
14.Boks120
15.Boks120
16.Boks120
17.Paszalnia15.150
18.Izolatka dla koni120
5.Boks120
6.Boks120
7.Boks120
8.Boks120
9.Boks120
10.Boks120
Suma269.240
Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa 269.24 m²
Powierzchnia zabudowy 294.70 m²
Powierzchnia kondygnacji netto 0.00 m²
Powierzchnia całkowita 294.70 m²
Kubatura 1765.80 m³
Kąt nachylenia dachu30°
Wymiary budynku
długość x szerokość
25.85 x 11.40 m
Wysokość budynku 7.64 m
Min. wymiary działki
długość x szerokość
19.40 x 33.85 m
Ilość boksów12
Dachdwuspadowy
Ilość pomieszczeń18

Opis i technologia projektu

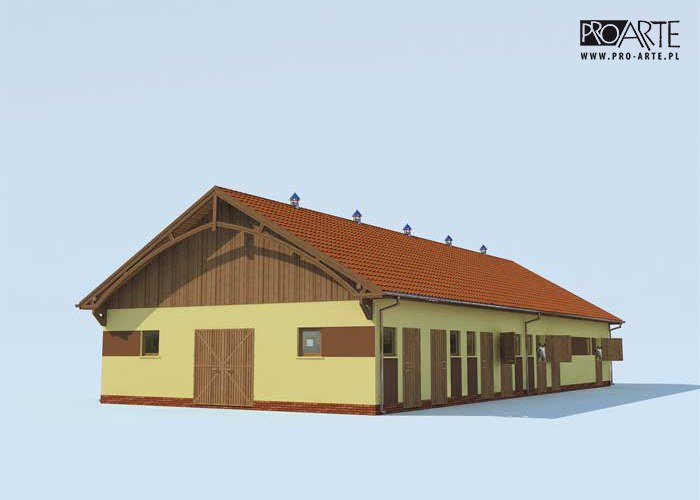

Prosta bryła budynku i dwuspadowy dach dał w efekcie bardzo przestronne wnętrze. Projekt tej stajni został wykonany z myślą o hodowli dwunastu koni, dodatkowy, trzynasty boks, oddzielony od reszty boksów paszalnią, stanowi izolatkę dla jednego ze zwierząt. Boksy rozmieszczono po obu stronach obszernej komunikacji, do której obszerne wejścia prowadzą zarówno od południa, jak i od północy budynku. Dodatkowo każdy boks, oprócz wyjścia bezpośrednio do komunikacji, posiada bezpośrednie wyjście na zewnątrz. Tę stajnię zaopatrzono w szereg pomieszczeń pomocniczych, niezbędnych przy hodowli tak dużej liczby koni. Mamy tutaj przestrzeń zarezerwowaną na myjnię dla zwierząt, obszerną siodlarnię z przejściem do łazienki oraz, wspomnianą już, paszalnię. Ten obszerny obiekt, wiążący się z dosyć dużym nakładem inwestycyjnym, może okazać się miejscem o niepowtarzalnym klimacie. Czy chcesz skorzystać z tej oferty?

Projekt stajni dla koni. Projekt stajni składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej, wewnętrznych instalacji wod.-kan i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.


Możliwość zakupu alternatywnej konstrukcji dachu w postaci wiązarów (projekt i wykonawstwo z montażem). Zapraszamy do kontaktu +48 33 811 89 57 ; mobil : +48 512 119 101, dachy@agrobud.ig.agrobud.pl, konstruktor@agrobud.ig.pl ; www.agrobud.eu




Projekt posiada strych 156,41m2.

Kochasz konie? Zapraszamy do serwisu ogłoszeniowego i forum http://allekonie.pl



Technologia tradycyjna :
- wymiary wrot drewnianych 2,5m x 2,5m
- ściany zewnętrzne murowane grubości 25 cm.
- ściany wewnętrzne działowe murowane grubości 12 cm.
- wszystkie ściany wykonane z pustaków ceramicznych "POROTHERM".
- dach wielospadowy o kącie 35°
- dach pokryty dachówką ceramiczną.
- konstrukcja więźby dachowej drewniana, płatwiowo - kleszczowa
- pow. dachu : 393,60m2
- w łazience zastosowano przepływowy podgrzewacz wody umywalkowo natryskowy.

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Stal3693.36 kg
Drewno46.355 m³
Dach393.6 m²

Kosztorys orientacyjny brutto

Stan zerowy107696 zł
Stan surowy236931 zł
Roboty wykończeniowe wewnętrzne150101 zł
Roboty wykończeniowe zewnętrzne62598 zł
Instalacje i przyłącza115773 zł
Suma673100 zł
