S23A Stajnia dla koni - 9 boksów

zobacz odbicie lustrzane

ZAPYTAJ DO SCHOWKA ZAMÓW

Dane techniczne

Powierzchnia użytkowa	341.66 m² + wiaty 177.98 m²
Powierzchnia kondygnacji netto	0 m²
Powierzchnia zabudowy	369.37 m²
Pow. tarasów/werandy/wiaty/schodów zew.	176.82 m²
Powierzchnia całkowita	401.53 m²
Kubatura	2664 m³
Wysokość budynku	6.92 m
Kąt nachylenia dachu	30° , 40° , 15°
Min. wymiary działki (szerokość x długość)	28.2 x 37.58 m
Czy posiada poddasze	TAK
Ilość pomieszczeń	28

Cena projektu:

2800 zł

ZAMÓW ZAPYTAJ

Dostępne technologie

MUROWANA

SZKIELETOWA

DRUKUJ

Wysyłka

Zamów w ciągu następnych:

a otrzymasz przesyłkę

Rzuty i przekroje

Przyziemie

nr.	nazwa	pow. użytkowa[m²]	pow. netto[m²]
01.	Komunikacja	25.48	0
02.	Komunikacja	37.41	0
03.	Komunikacja	17.14	0
04.	Boks	12	0
05.	Boks	12	0
06.	Boks	12	0
07.	Myjnia dla koni	12.11	0
08.	Solarium dla koni	12.15	0
09.	Paszalnia	11.79	0
10.	Boks dla klaczy	16	0
11.	Skład słomy	12	0
12.	Skład siana	12	0
13.	Izolatka dla konia	12	0
14.	Boks dla ogiera	12	0
15.	Boks dla klaczy	16	0
16	Siodlarnia	11.79	0
17.	Komunikacja	5.9	0
18.	Przebieralnia	10.4	0
19	Łazienka	3.2	0
20.	Boks	12	0
21.	Boks	12	0
22.	Boks	12	0
23.	Wiatrołap	2.12	0
24.	Łazienka	3.38	0
25.	Pokój dzienny z aneksem kuchennym	22.45	0
	suma:	327.32	0
26.	Wiata	41.28	0
27	Wiata	135.7	0
	suma:	504.3	0

Poddasze

nr.	nazwa	pow. użytkowa[m²]	pow. netto[m²]
1.	Sypialnia z komunikacją	14.01	0
2.	Pom. pomocnicze	0.33	0
	suma:	14.34	0

Opis projektu

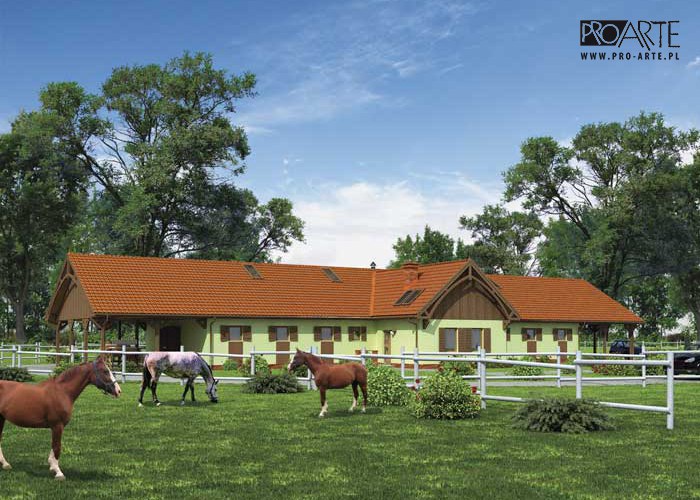

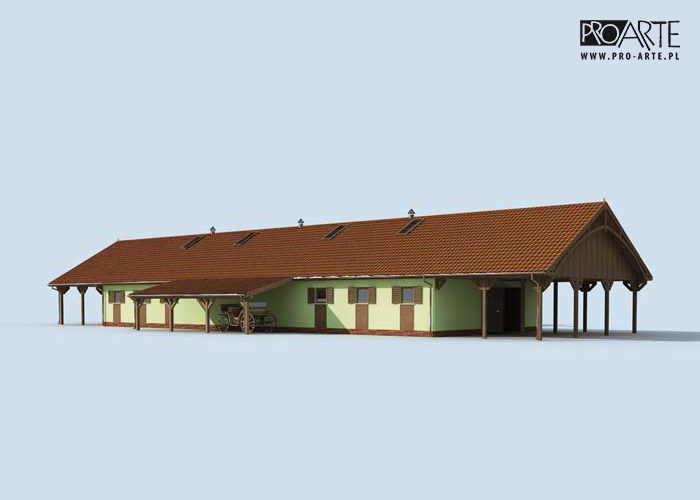

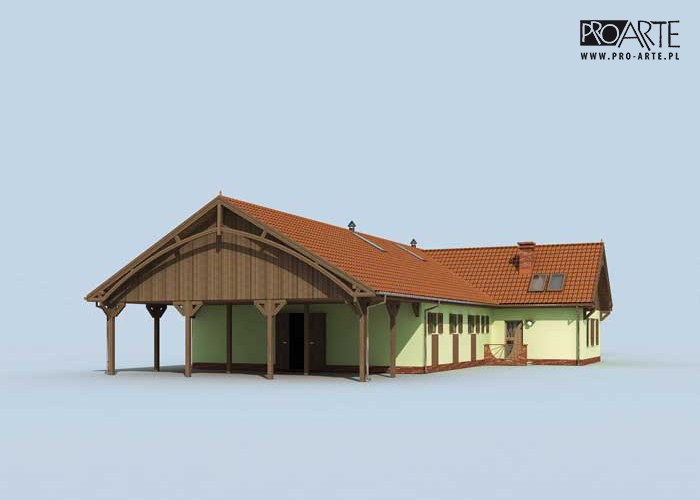

Projekt stajni dla koni z częścią mieszkalną. Projekt tej stajni został przewidziany dla osób, które o hodowli koni lub wynajmie stajni myślą jak o poważnej inwestycji. Mamy tutaj 10 boksów o powierzchni 12m2. Jeden z boksów został odseparowany od pozostałych i stanowi izolatkę dla zwierząt. Inny to boks dla ogiera, jest też myjnia dla koni i solarium, skład siana i słomy. Poza tym w budynku przewidziana jest część mieszkalna dla obsługi lub właścicieli stajni. Z komunikacji umieszczonej w centralnym miejscu stajni, przewidziano przebieralnię, z której przechodzi się do łazienki wychodzącej na zewnątrz budynku. Część mieszkalna dysponuje osobnym wejściem. Ten budynek został tak zaprojektowany z myślą o osobach, które chcą rozwijać hodowlę koni do pewnych rozmiarów. W łazienkach zastosowano przepływowy podgrzewacz wody umywalkowo-natryskowy. Część mieszkalna, przebieralnia oraz siodlarnia ogrzewana.

Projekt stajni dla koni. Projekt stajni składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej, wewnętrznych instalacji wod.-kan i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby

Kochasz konie? Zapraszamy do serwisu ogłoszeniowego i forum http://allekonie.pl

Opis technologii

Technologia tradycyjna :
- wymiary wrot drewnianych 2,5m x 2,5m
- ściany zewnętrzne murowane grubości 25 cm. część mieszkalna 30cm + 10cm styropian
- ściany wewnętrzne działowe murowane grubości 12 cm.
- wszystkie ściany wykonane z pustaków ceramicznych "POROTHERM".
- dach wielospadowy o kącie 30, 40, 15°
- dach pokryty dachówką ceramiczną.
- konstrukcja więźby dachowej drewniana, płatwiowo-kleszczowa
- projekt dosiada kominek
- w łazience zastosowano przepływowy podgrzewacz wody zasilający umywalkę

Zestawienia materiałów

Technologia murowana tradycyjna

Stal	2026.66 kg
Drewno	33.973 m³
Pow. ścian nośnych zewn.
Pow. ścian nośnych wewn.
Pow. ścian działowych wewn.
Dach

*Zakupu materiału należy dokonać po konsultacji z adaptującym. Zestawienia są informacyjne.

Kosztorys

wersja murowana - 443 398,85 zł -

pobierz plik
