Projekt tej stajni został przewidziany dla osób, które o hodowli koni lub wynajmie stajni myślą na poważnie . Mamy tutaj aż dziewięć boksów o powierzchni 12m2. Jeden z boksów został odseparowany...

Czytaj więcej

Powierzchnia użytkowa 191.64 m²

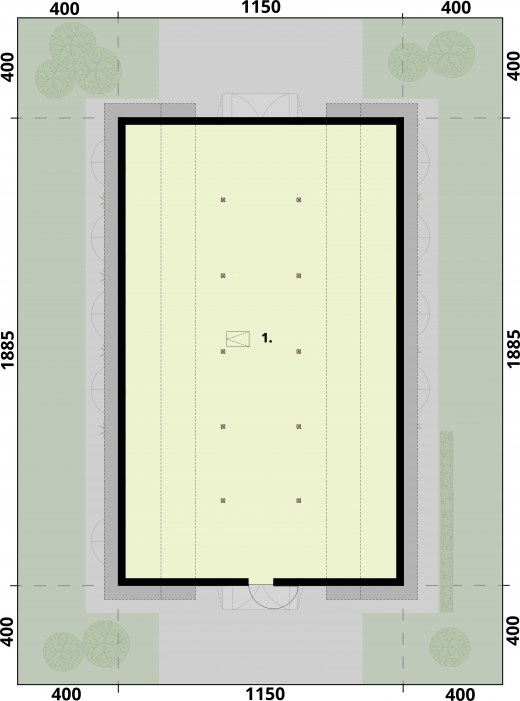

+ strych120.99 m²
Min. wymiary działki
długość x szerokość
19.50 x 26.85 m
Dostępne technologiemurowana, szkieletowa
Zobacz pełne dane projektu

Rzuty i przekroje

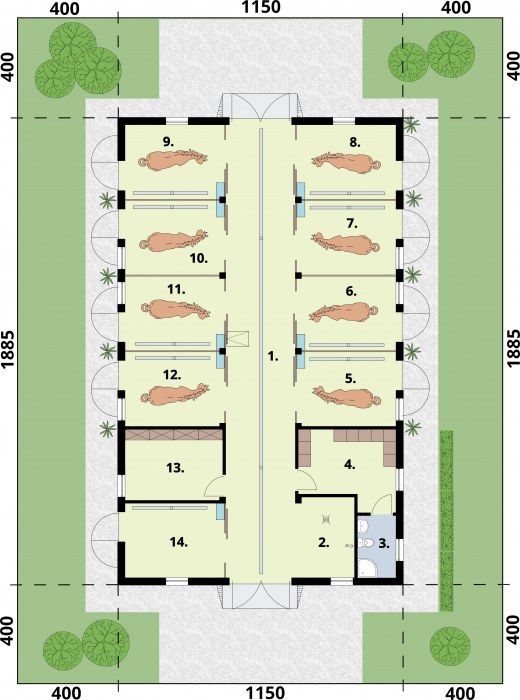

Przyziemie

Przyziemie

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
2.Myjnia7.657.65
14.Izolatka dla koni11.8411.84
1.Komunikacja50.9250.92
3.Łazienka3.753.75
4.Siodlarnia11.211.2
5.Boks11.8511.85
6.Boks11.9211.92
7.Boks11.9211.92
8.Boks11.9411.94
9.Boks11.9411.94
10.Boks11.9211.92
11.Boks11.9211.92
12.Boks11.8511.85
13.Paszalnia11.0211.02
Suma191.64191.64
Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa
+ strych
191.64 m²
120.99 m²
Powierzchnia zabudowy 216.78 m²
Powierzchnia kondygnacji netto 0.00 m²
Powierzchnia całkowita 439.72 m²
Kubatura 1304.58 m³
Kąt nachylenia dachu30°
Wymiary budynku
długość x szerokość
11.50 x 18.85 m
Wysokość budynku 7.68 m
Min. wymiary działki
długość x szerokość
19.50 x 26.85 m
Ilość boksów8
Dachdwuspadowy
Ilość pomieszczeń14

Opis i technologia projektu

Projekt tej stajni został przewidziany dla osób, które o hodowli koni lub wynajmie stajni myślą na poważnie. Mamy tutaj aż dziewięć boksów o powierzchni 12m2. Jeden z boksów został odseparowany od pozostałych i stanowi izolatkę dla zwierząt. Wszystkie boksy posiadają jednakże dwa wyjścia – jedno bezpośrednio na zewnątrz, drugie – do idącej przez środek komunikacji. Po każdej stronie budynku umieszczono po cztery boksy. Dodatkowy, dziewiąty, został umieszczony przy zachodniej ścianie budynku, obok paszalni. Naprzeciwko tych dwóch pomieszczeń przewidziano otwartą myjnię oraz wejście do siodlarni, z której przechodzi się do łazienki. Ten budynek został tak zaprojektowany z myślą o osobach, które chcą rozwijać hodowlę koni do pewnych rozmiarów. Czy będziesz należał do ich grona?

Projekt stajni dla koni. Projekt stajni składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej, wewnętrznych instalacji wod.-kan i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.



Kochasz konie? Zapraszamy do serwisu ogłoszeniowego i forum najnowszych. Zobacz najnowsze ogłoszenia.

Technologia tradycyjna :
- wymiary wrot drewnianych 2,5m x 2,5m
- ściany zewnętrzne murowane grubości 25 cm.
- ściany wewnętrzne działowe murowane grubości 12 cm.
- wszystkie ściany wykonane z pustaków ceramicznych "POROTHERM".
- dach dwuspadowy o kącie 30°
- dach pokryty dachówką ceramiczną.
- konstrukcja więźby dachowej drewniana, płatwiowo-kleszczowej
- pow. dachu : 290m2
- w łazience zastosowano przepływowy podgrzewacz wody umywalkowo natryskowy

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Stal2559.24 kg
Drewno17.284 m³
Dach290 m²

Kosztorys orientacyjny brutto

Stan zerowy76656 zł
Stan surowy168643 zł
Roboty wykończeniowe wewnętrzne106839 zł
Roboty wykończeniowe zewnętrzne44556 zł
Instalacje i przyłącza82405 zł
Suma479100 zł
