Ogromna stajnia dla osób pragnących zająć się profesjonalna hodowlą koni, którą będzie się rozwijać . W tym niesamowitym projekcie przewidziano także część mieszkalną. Sama stajnia została...

Czytaj więcej

Powierzchnia użytkowa 341.66 m²
+ wiata41.28 m²
Min. wymiary działki
długość x szerokość
37.58 x 28.20 m
Dostępne technologiemurowana, szkieletowa, bale
Zobacz pełne dane projektu

Rzuty i przekroje

Przyziemie

Przyziemie

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
22Boks120
07Myjnia dla koni12.110
24Łazienka3.380
01Komunikacja25.480
02Komunikacja37.410
04Boks120
05Boks120
06Boks120
17Komunikacja5.90
23Wiatrołap2.120
03Komunikacja17.140
12Skład siana120
13.Izolatka dla koni120
08Solarium12.150
09Paszalnia11.790
10Boks dla klaczy160
11Skład słomy120
25Pokój dzienny z aneksem kuchennym22.450
15Boks dla klaczy160
16Siodlarnia11.790
18Przebieralnia10.40
19Łazienka3.20
20Boks120
21Boks120
14Boks dla ogiera120
Suma327.320
26Wiata41.280
Suma41.280
Zamów szczegółowe rysunki

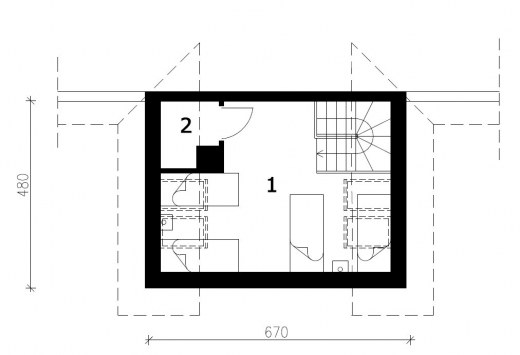

Poddasze

Poddasze

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Sypialnia z komunikacją14.010
2.Pom. pomocnicze0.330
Suma14.340
Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa
+ wiata
341.66 m²
41.28 m²
Powierzchnia zabudowy 369.37 m²
Powierzchnia kondygnacji netto 0.00 m²
Powierzchnia całkowita 401.53 m²
Kubatura 1945.00 m³
Kąt nachylenia dachu30°
Wymiary budynku
długość x szerokość
20.20 x 29.58 m
Wysokość budynku 6.92 m
Min. wymiary działki
długość x szerokość
37.58 x 28.20 m
Ilość boksów9
Kondygnacjaz poddaszem
Funkcjaz częścią mieszkalną
Ilość pomieszczeń28

Opis i technologia projektu

Ogromna stajnia dla osób pragnących zająć się profesjonalna hodowlą koni, którą będzie się rozwijać. W tym niesamowitym projekcie przewidziano także część mieszkalną. Sama stajnia została podzielona niejako na cztery części. Idąc szeroką komunikacją od lewej strony, miniemy sześć obszernych boksów (każdy o powierzchni 12m2), rozmieszonych przy północnej i południowej ścianie budynku. W środkowej części projektu przewidziano najwięcej różnorodnych pomieszczeń pomocniczych. Przy północnej ścianie budynku mamy myjnię dla koni, solarium oraz paszalnię. Po przeciwnej stronie natomiast, w częsci należącej do stajni, mamy przebieralnię z łazienką, siodlarnię oraz komunikację, prowadzącą do umieszczonej w uroczym wykuszu, częęci mieszkalnej, gdzie jest obszerna łazienka i pokój z aneksem kuchennym. Istnieje dodatkowe wejście przewidziane tylko i wyłącznie dla tej części budynku. Trzecia część stajni będzie służyła przede wszystkim rozwijaniu hodowli. Ustawiono tutaj naprzeciwko siebie dwa odrębne boksy dla klaczy, spełniające wszelkie wymogi przestrzenne potrzebne w takim wypadku, boks dla ogiera i wydzielono izolatkę. Oprócz tych pomieszczeń są jeszcze składy gospodarcze. Wszystkie pomieszczenia w budynku są połączone szeroką komunikacją poprowadzoną od wschodu ku zachodowi budynku. Jest to niezwykły projekt, wymagający sporych nakładów finansowych przeznaczony dla osób, które są zdecydowane zająć się profesjonalnie hodowlą koni i są gotowe zainwestować w to przedsięwzięcie duże nakłady finansowe. Może zyski okażą się wyższe, niż inwestycja? Może ten projekt umożliwi Ci realizację marzeń?
Część mieszkalna, przebieralnia oraz siodlarnia ogrzewana. Czynnik grzewczy z wkładu kominkowego rozprowadzony jest do rozdzielacza i dalej do grzejników.

Projekt stajni dla koni. Projekt stajni składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej, wewnętrznych instalacji wod.-kan i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.


Projekt posiada poddasze użytkowe (sypialnia z komunikacja i pom. gospodarcze) 14.34m2.

Kochasz konie? Zapraszamy do serwisu ogłoszeniowego i forum http://allekonie.pl

Technologia tradycyjna :
- szerokość komunikacji : 2,8m
- wymiary boksów: 3,0m x 3,5m, 4m x 4m
- wymiary wrot drewnianych 2,5m x 2,5m
- ściany zewnętrzne murowane grubości 25 cm. część mieszkalna 30cm + 10cm styropian
- ściany wewnętrzne działowe murowane grubości 12 cm.
- wszystkie ściany wykonane z pustaków ceramicznych "POROTHERM".
- dach wielospadowy o kącie 30, 40, 15°
- dach pokryty dachówką ceramiczną.
- konstrukcja więźby dachowej drewniana, płatwiowo-kleszczowa
- projekt dosiada kominek
- w łazience zastosowano przepływowy podgrzewacz wody umywalkowo natryskowy.

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Stal1991.97 kg
Drewno23.108 m³

Kosztorys orientacyjny brutto

Stan zerowy103865 zł
Stan surowy228502 zł
Roboty wykończeniowe wewnętrzne144761 zł
Roboty wykończeniowe zewnętrzne60371 zł
Instalacje i przyłącza111654 zł
Suma649154 zł
