3300 zł
Gwarancja najniższej ceny i najszybszej wysyłki
Zobacz odbicie
lustrzane
Dostępny od ręki
Kup teraz
Dodaj do schowka
Finansowanie
Masz pytania do projektu? Zapytaj nas
Koszt wysyłki
GRATIS
Zestaw dodatków do projektu

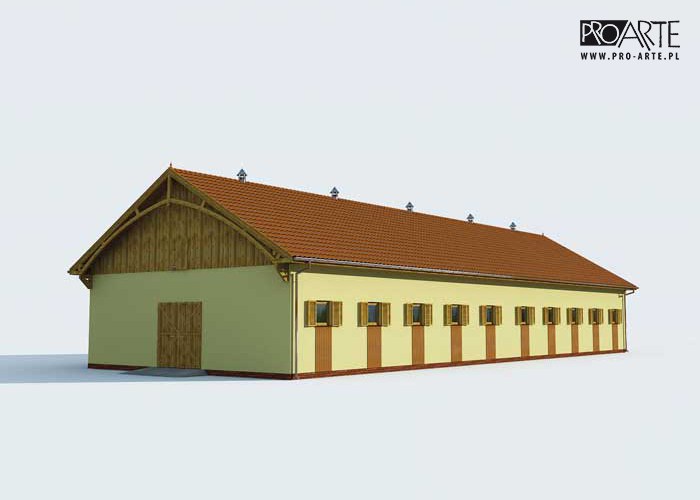

Projekt stajni dla koni - 16 boksów Niemałych rozmiarów stajnia to propozycja dla średnich stadnin. Przedzielająca stajnię komunikacja wyznacza drogę do wszystkich 16 boksów. Siodlarnia, paszalnia...

Czytaj więcej

Powierzchnia użytkowa 327.74 m²
Min. wymiary działki
długość x szerokość
39.60 x 19.40 m
Dostępne technologiemurowana, szkieletowa
Zobacz pełne dane projektu

Rzuty i przekroje

Przyziemie

Przyziemie

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
05.Boks120
06.Boks120
07.Boks120
08.Boks120
01.Komunikacja87.080
02.Myjnia dla koni7.360
03.Łazienka3.670
04.Siodlarnia13.180
17.Boks120
18.Boks120
15.Boks120
16.Boks120
20.Boks120
21.Boks120
22.Boks120
09.Boks120
10.Boks120
11.Boks120
12.Boks120
13.Paszalnia12.970
14.Izolatka dla koni11.480
19.Boks120
Suma327.740
Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa 327.74 m²
Powierzchnia zabudowy 360.24 m²
Powierzchnia kondygnacji netto 0.00 m²
Powierzchnia całkowita 382.51 m²
Kubatura 2303.85 m³
Kąt nachylenia dachu30°
Wymiary budynku
długość x szerokość
11.40 x 31.60 m
Wysokość budynku 7.84 m
Min. wymiary działki
długość x szerokość
39.60 x 19.40 m
Ilość boksów16
Funkcjaz wiatą
Ilość pomieszczeń22

Opis i technologia projektu

Projekt stajni dla koni - 16 boksów Niemałych rozmiarów stajnia to propozycja dla średnich stadnin. Przedzielająca stajnię komunikacja wyznacza drogę do wszystkich 16 boksów. Siodlarnia, paszalnia, izolatka dla konia oraz łazienka to pomieszczenia, dzięki którym będzie można bezpiecznie, w czystości i porządku prowadzić hodowlę zwierząt. Gustowne jętki oraz odeskowanie widoczne od południa, zachodu i wschodu sprawiają, że s33 łączy w sobie piękno funkcjonalności i estetyki. Każdy koń w swoim boksie ma dostęp do okna. Warto zauważyć, że oprócz wymiaru humanitarnego okna poprawiają także wentylację stajni.

Projekt stajni dla koni. Projekt stajni składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej, wewnętrznych instalacji wod.-kan i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby

Projekt posiada poddasze nieużytkowe (512,13m2)

Możliwość zakupu alternatywnego konstrukcji dachu w postaci wiązarów (projekt i wykonawstwo z montażem). Zapraszamy do kontaktu +48 33 811 89 57 ; mobil : +48 512 119 101, dachy@agrobud.ig.agrobud.pl, konstruktor@agrobud.ig.pl ; www.agrobud.eu




Kochasz konie? Zapraszamy do serwisu ogłoszeniowego i forum http://allekonie.pl



Technologia tradycyjna :
- wymiary wrot drewnianych 2,5m x 2,5m
- ściany zewnętrzne murowane grubości 25 cm.
- ściany nośce 25cm, działowe grubości 12cm
- wszystkie ściany wykonane z pustaków ceramicznych "POROTHERM".
- stro z belek drewnianych
- dach wielospadowy o kącie 30°
- dach pokryty dachówką ceramiczną.
- konstrukcja więźby dachowej drewniana w układzie płatwiowo-kleszcowym
- pow. dachu : 507m2

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Stal3460.98 kg
Drewno56.162 m³
Dach507 m²

Kosztorys orientacyjny brutto

Stan zerowy131096 zł
Stan surowy288411 zł
Roboty wykończeniowe wewnętrzne182715 zł
Roboty wykończeniowe zewnętrzne76200 zł
Instalacje i przyłącza140928 zł
Suma819350 zł
