ALEXANDRIA 3 - projekt domu mieszkalnego, wolno stojącego z podwójnym garażem, wolno stojącego.

Czytaj więcej

Powierzchnia użytkowa 149.07 m²
+ garaż35.36 m²
+ kotłownia6.89 m²
+ strych94.45 m²
Min. wymiary działki
długość x szerokość
28.90 x 32.65 m
Dostępne technologiemurowana
Zobacz pełne dane projektu

Rzuty i przekroje

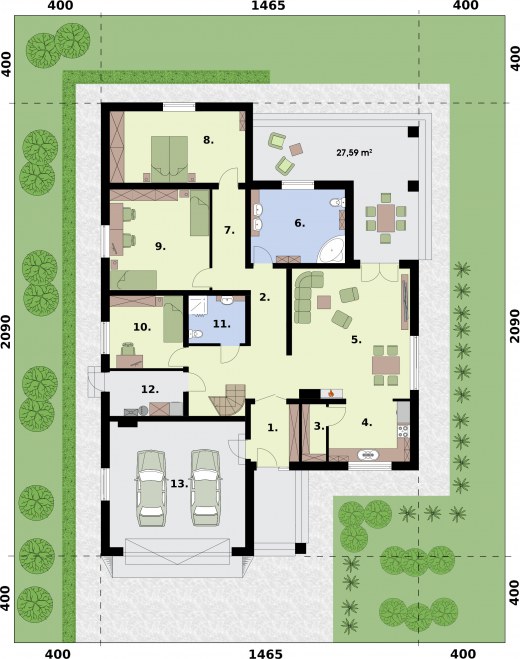

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1Wiatrołap35.655.92
2Komunikacja21.1921.19
3Spiżarnia3.233.23
4Kuchnia10.4110.41
5Salon31.5331.53
6Łazienka14.5414.54
7Korytarz7.097.09
8Sypialnia20.6320.63
9Pokój 21.4121.41
10Pokój11.1611.16
11Łazienka 5.65.6
13Garaż35.6535.65
Suma218.09188.36
12Kotłownia6.896.89
Suma6.896.89
Zamów szczegółowe rysunki

Rzut poddasza

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1Strych20.63149.16
2Strych23.8723.87
3Strych20.6320.63
Suma65.13193.66
Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa
+ garaż
+ kotłownia
+ strych
149.07 m²
35.36 m²
6.89 m²
94.45 m²
Powierzchnia zabudowy 246.69 m²
Powierzchnia kondygnacji netto 385.27 m²
Powierzchnia całkowita 286.63 m²
Kubatura 1432.00 m³
Kąt nachylenia dachu30°
Wymiary budynku
długość x szerokość
20.90 x 14.65 m
Wysokość budynku 8.12 m
Min. wymiary działki
długość x szerokość
28.90 x 32.65 m
Ilość pokoi4
Dachczterospadowy
Kondygnacjaparterowe, z poddaszem
Ilość pomieszczeń16
Pow. tarasów/werandy/wiaty/schodów zew.27.59 m²
Projekt z podwójnym garażemTak
Ilość stanowisk w garażu2
Projekt z kotłowniąTak
Projekt z wejściem od południaTak

Opis i technologia projektu

ALEXANDRIA 3 - projekt domu mieszkalnego, wolno stojącego z podwójnym garażem, niepodpiwniczonego



Ten wariant zachwyca nowoczesną estetyką i jest rozleglejszą wersją domu ALEXANDRIA z dostawioną sypialnią. Wymaga nieco dłuższej działki, ale zagwarantuje mieszkańcom komfort, wygodę oraz prestiżowe warunki życia.

PONIŻSZY SCHEMAT MA CHARAKTER UNIWERSALNY I UPROSZCZONY, BY MIEĆ PEWNOŚĆ, CO DO ROZWIĄZAŃ W POSZCZEGÓLNYCH PROJEKTACH, NALEŻY ZAMÓWIĆ AKTUALNE RYSUNKI SZCZEGÓŁOWE DANEGO PROJEKTU

Technologia

Murowana
Szkieletowa drewniana
FundamentZakładamy proste warunki gruntowe i stosujemy tradycyjne ławy fundamentowe, kopane na 1m głębokości.Zakładamy proste warunki gruntowe i stosujemy tradycyjne ławy fundamentowe, kopane na 1m głębokości.

Ściany zewnętrzne i nośne

Garaże, budynki gospodarcze, stajnie bez częsci mieszkalnej: szerokość 25 cm x długość 37,3 x wysokość 24,9 cm pustak ceramiczny Porotherm Dryfix 25

W domach letniskowych i mieszkalnych stosujemy pustaki Porotherm Dryfix 30 cm x 24.8cm x 24.9cm

Słupki konstrukcyjne z drewna C24 lub KVH o maksymalnej wilgotności 18% przyjmujemy według obliczeń. Najczęściej 5x15cm, 6,3x15 cm w rozstawie 40 lub 60 cm.

Ściany wewnętrzne

Porotherm 11,5 Dryfix. Szerokość 11,5 cm x wysokość 24.9 cm x wysokość 24,9 cm



Słupki w ścianach działowych zwykle mają wymiary 5x9 cm.

Strop

Gęstożebrowy Porotherm: najczęściej belki stropowe 1,75 do 8.25m, co 25 cm oraz pustaki stropowe Porotherm 19/50cm. Wyjątek stanowi rodzina projektów LIDO (wersja murowana ma drewniany strop).

Strop drewniany, zaprojektowany w zależności od obliczeń. Ze schematem przebiegu warstw w przekroju można zapoznać się na grafikach poniżej:

Więźba dachowa

Przekroje w zależności od obliczeń statyczno-wytrzymałościowych

Przekroje w zależności od obliczeń statyczno-wytrzymałościowych. Schemat poniżej:

Izolacje

Fundament: Hydroizolacja- izolacja przeciwilgociowa, płyta ekstrudowana xps, 2xpapa, styropian.

Ściana: styropian TermoOrganika

Dach: wełna mineralna ISOVER

Fundament: Hydroizolacja- izolacja przeciwilgociowa, płyta ekstrudowana xps, 2xpapa, styropian.

Ściana: wełna ISOVER między słupkami, styropian ryflowany TermoOrganika lub wełna ISOVER

Dach: wełna mineralna ISOVER

Pokrycie dachu

Od 15 stopni dachówka ceramiczna Koramic, akcesoria Koratech:

Poniżej 15 stopni blachodachówka, blacha na rąbek (panelowa) lub papa na dachach płaskich.



Od 15 stopni dachówka ceramiczna Koramic, akcesoria Koratech:

Poniżej 15 stopni blachodachówka, blacha na rąbek (panelowa) lub papa na dachach płaskich



W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann; system rekuperacji VENTS oraz systemy kominowe HOCH.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna

Kosztorys orientacyjny brutto

Stan zerowy102560 zł
Stan surowy225632 zł
Roboty wykończeniowe wewnętrzne142943 zł
Roboty wykończeniowe zewnętrzne59613 zł
Instalacje i przyłącza110252 zł
Suma641001 zł
