ALEXANDRIA 4 - projekt domu wolno stojącego, parterowego z poddaszem do adaptacji oraz podwójnym garażem. Kolekcja domów ALEXANDRIA to połączenie nowoczesności i tradycji. Niesłabnące...

Czytaj więcej

Powierzchnia użytkowa 128.44 m²
+ garaż35.36 m²
+ kotłownia6.89 m²
+ strych49.95 m²
Min. wymiary działki
długość x szerokość
25.30 x 22.65 m
Dostępne technologiemurowana
Zobacz pełne dane projektu

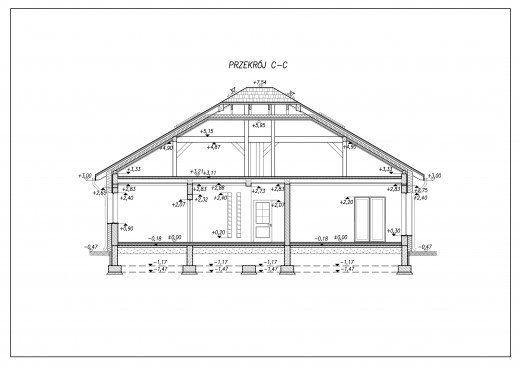

Rzuty i przekroje

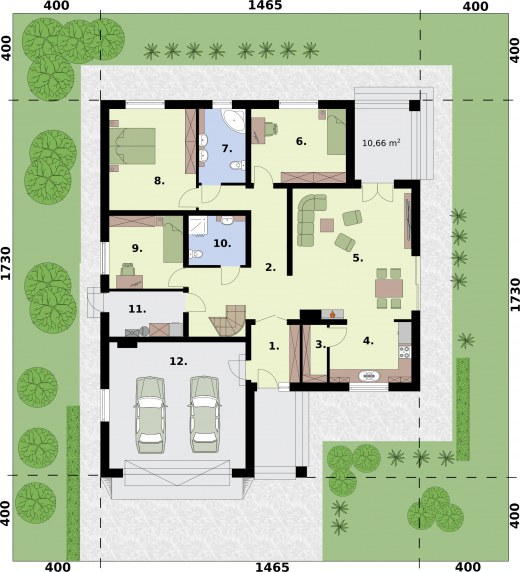

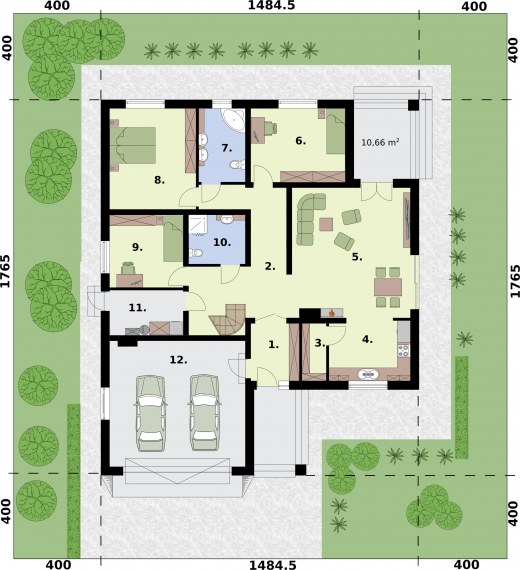

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1Wiatrołap5.785.78
2Komunikacja21.1921.19
3Spiżarnia2.862.86
4Kuchnia10.4110.41
5Salon31.5331.53
6Pokój14.5414.54
7Łazienka7.127.12
8Sypialnia18.2518.25
9Pokój11.1611.16
10Łazienka5.65.6
Suma128.44128.44
11Kotłownia6.896.89
12Garaż35.6535.65
Suma42.5442.54
Zamów szczegółowe rysunki

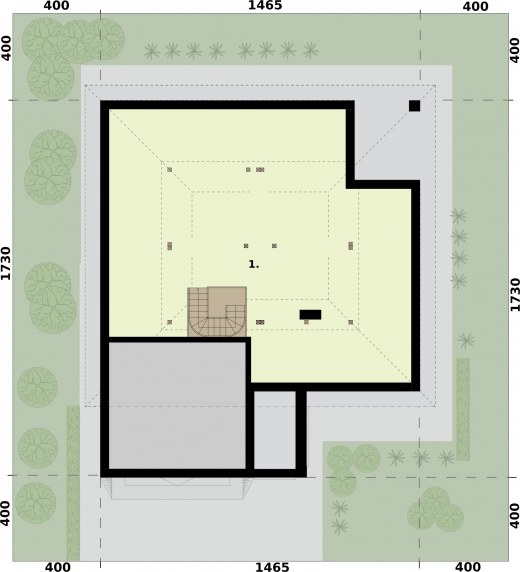

Rzut strychu

Rzut strychu

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1Strych49.9549.95
Suma49.9549.95
Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa
+ garaż
+ kotłownia
+ strych
128.44 m²
35.36 m²
6.89 m²
49.95 m²
Powierzchnia zabudowy 212.40 m²
Powierzchnia kondygnacji netto 320.14 m²
Powierzchnia całkowita 286.30 m²
Kubatura 1082.00 m³
Kąt nachylenia dachu30°
Wymiary budynku
długość x szerokość
17.30 x 14.65 m
Wysokość budynku 7.77 m
Min. wymiary działki
długość x szerokość
25.30 x 22.65 m
Ilość pokoi4
Dachczterospadowy
Kondygnacjaparterowe, z poddaszem
Ilość pomieszczeń13
Pow. tarasów/werandy/wiaty/schodów zew.10.66 m²
Projekt z garażemTak
Ilość stanowisk w garażu2
Projekt z podwójnym garażemTak
Ilość stanowisk w garażu2
Projekt z kotłowniąTak
Projekt z wejściem od południaTak

Opis i technologia projektu

ALEXANDRIA 4 - projekt domu wolno stojącego, parterowego z poddaszem do adaptacji oraz podwójnym garażem.

Kolekcja domów ALEXANDRIA to połączenie nowoczesności i tradycji. Niesłabnące zainteresowanie domami z tej serii utwierdziło nas w przekonaniu, że powinniśmy przygotować bardziej odważną wersję domu. Efektem tych działań jest wariant z garażem posiadającym płaski dach, analogicznie do bazowego projektu, z wysunięciem na front. Długość domu sprawia, że mimo okazałości bryły zmieści się na średnią działkę budowlaną o wymiarach minimalnych 26 na 23 m.

PONIŻSZY SCHEMAT MA CHARAKTER UNIWERSALNY I UPROSZCZONY, BY MIEĆ PEWNOŚĆ, CO DO ROZWIĄZAŃ W POSZCZEGÓLNYCH PROJEKTACH, NALEŻY ZAMÓWIĆ AKTUALNE RYSUNKI SZCZEGÓŁOWE DANEGO PROJEKTU

Technologia

Murowana
Szkieletowa drewniana
FundamentZakładamy proste warunki gruntowe i stosujemy tradycyjne ławy fundamentowe, kopane na 1m głębokości.Zakładamy proste warunki gruntowe i stosujemy tradycyjne ławy fundamentowe, kopane na 1m głębokości.

Ściany zewnętrzne i nośne

Garaże, budynki gospodarcze, stajnie bez częsci mieszkalnej: szerokość 25 cm x długość 37,3 x wysokość 24,9 cm pustak ceramiczny Porotherm Dryfix 25

W domach letniskowych i mieszkalnych stosujemy pustaki Porotherm Dryfix 30 cm x 24.8cm x 24.9cm

Słupki konstrukcyjne z drewna C24 lub KVH o maksymalnej wilgotności 18% przyjmujemy według obliczeń. Najczęściej 5x15cm, 6,3x15 cm w rozstawie 40 lub 60 cm.

Ściany wewnętrzne

Porotherm 11,5 Dryfix. Szerokość 11,5 cm x wysokość 24.9 cm x wysokość 24,9 cm



Słupki w ścianach działowych zwykle mają wymiary 5x9 cm.

Strop

Gęstożebrowy Porotherm: najczęściej belki stropowe 1,75 do 8.25m, co 25 cm oraz pustaki stropowe Porotherm 19/50cm. Wyjątek stanowi rodzina projektów LIDO (wersja murowana ma drewniany strop).

Strop drewniany, zaprojektowany w zależności od obliczeń. Ze schematem przebiegu warstw w przekroju można zapoznać się na grafikach poniżej:

Więźba dachowa

Przekroje w zależności od obliczeń statyczno-wytrzymałościowych

Przekroje w zależności od obliczeń statyczno-wytrzymałościowych. Schemat poniżej:

Izolacje

Fundament: Hydroizolacja- izolacja przeciwilgociowa, płyta ekstrudowana xps, 2xpapa, styropian.

Ściana: styropian TermoOrganika

Dach: wełna mineralna ISOVER

Fundament: Hydroizolacja- izolacja przeciwilgociowa, płyta ekstrudowana xps, 2xpapa, styropian.

Ściana: wełna ISOVER między słupkami, styropian ryflowany TermoOrganika lub wełna ISOVER

Dach: wełna mineralna ISOVER

Pokrycie dachu

Od 15 stopni dachówka ceramiczna Koramic, akcesoria Koratech:

Poniżej 15 stopni blachodachówka, blacha na rąbek (panelowa) lub papa na dachach płaskich.



Od 15 stopni dachówka ceramiczna Koramic, akcesoria Koratech:

Poniżej 15 stopni blachodachówka, blacha na rąbek (panelowa) lub papa na dachach płaskich



W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann; system rekuperacji VENTS oraz systemy kominowe HOCH.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Kosztorys orientacyjny brutto

Stan zerowy84257 zł
Stan surowy185365 zł
Roboty wykończeniowe wewnętrzne117433 zł
Roboty wykończeniowe zewnętrzne48974 zł
Instalacje i przyłącza90576 zł
Suma526604 zł
