ALEXANDRIA - dom parterowy z strychem do adaptacji w technologii szkieletowej. Zobacz projekt w technologii murowanej. Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych...

Czytaj więcej

Powierzchnia użytkowa134.25 m²
+ garaż37.72 m²
+ kotłownia/pralnia7.32 m²
+ strych56.53 m²
Min. wymiary działki (długość x szerokość)25.30 x 22.65 m
Dostępne technologiemurowana, szkieletowa, bale
Zobacz pełne dane projektu

Dane techniczne

Powierzchnia użytkowa
+ garaż
+ kotłownia/pralnia
+ strych
134.25 m²
37.72 m²
7.32 m²
56.53 m²
Powierzchnia zabudowy212.91 m²
Powierzchnia kondygnacji netto410.71 m²
Powierzchnia całkowita307.14 m²
Kubatura1142.00 m³
Kąt nachylenia dachu30°
Wymiary budynku
długość x szerokość
14.65 x 17.30 m
Wysokość budynku7.98 m
Min. wymiary działki
długość x szerokość
25.30 x 22.65 m
Ilość pokoi4
Dachwielospadowy
Kondygnacjaz poddaszem
Ilość pomieszczeń15
Pow. tarasów/werandy/wiaty/schodów zew.57.05 m²
Projekt z garażemTak
Ilość stanowisk w garażu2
Projekt z podwójnym garażemTak
Ilość stanowisk w garażu2

Opis i technologia projektu

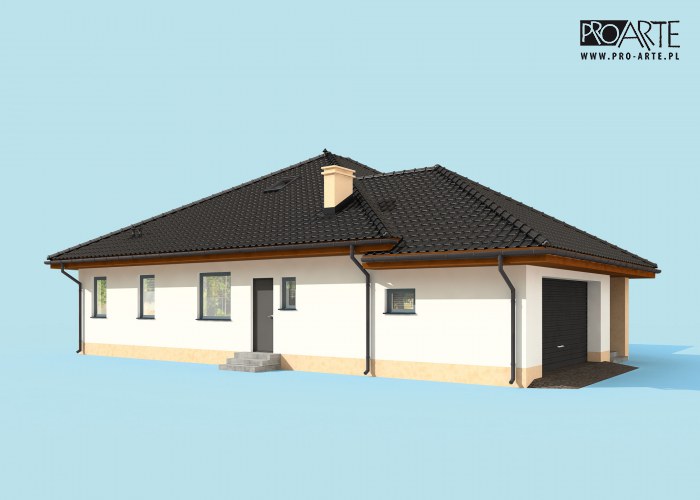

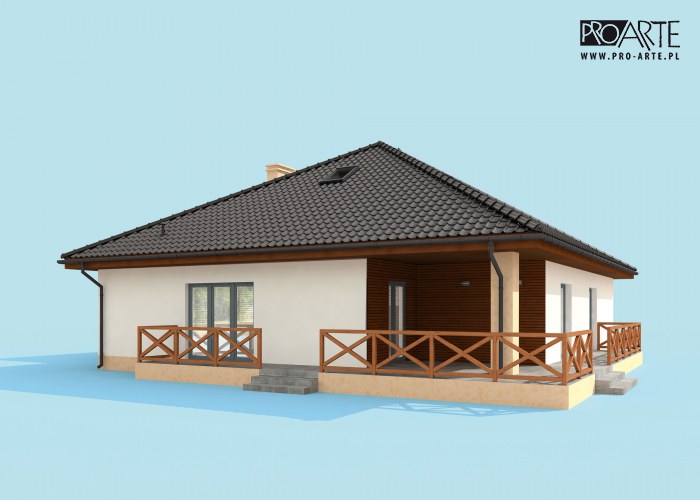

ALEXANDRIA - dom parterowy z strychem do adaptacji w technologii szkieletowej.

Zobacz projekt w technologii murowanej.



Interesuje Cię wentylacja mechaniczna do tego projektu?

Do tego projektu mamy opcjonalne schematy wentylacji mechanicznej wraz z wyceną sprzętu. Szczegóły tu: Wentylacja mechaniczna do domu graits


Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji sanitarnych i instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.



Wysokość ściany kolankowej 1.15m



Technologia szkieletowa

- ściany zewnętrzne nośne: słupki 6,13x15 i 7,5x15 rozstawione max. co 40cm obite zewnątrz płytą OSB 3, a wewnątrz płytą gipsowo-włóknową 1,25cm, przestrzeń pomiędzy słupkami wypełniona wełną mineralną 15cm.
- ściany wewnętrzne nośne: słupki 6,3x15 rozstawione max. co 40cm obite zewnątrz i wewnątrz
płytą gipsowo-włóknową 1,25cm, przestrzeń pomiędzy słupkami wypełniona wełną mineralną 15cm.
- ściany wewnętrzne działowe: słupki 6,3x9 rozstawione max. co 40cm obite
zewnątrz i wewnątrz płytą gipsowo-włóknową 1,25cm, przestrzeń pomiędzy słupkami wypełniona wełną mineralną 9cm.
- ocieplenie styropianem 14cm.

- konstrukcja więźby dachowej drewniana
- pokrycie dachówka ceramiczna
- projekt posiada kominek

- instalacja grzewcza: kocioł gazowy w kotłowni



Technologia tradycyjna
Przekrój w technologii szkieletowej

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; materiały izolacyjne Isover; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann; system rekuperacji VENTS oraz systemy kominowe HOCH.

Każdy z czterech egzemplarzy zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Rzuty i przekroje

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
02.Komunikacja17.9517.95
03.Spiżarnia3.193.19
04.Kuchnia10.6110.61
05.Salon33.5633.56
06.Pokój15.8815.88
07.Pokój18.5518.55
08.Łazienka5.375.37
09.Gaderoba4.914.91
10.Pokój12.0412.04
11.Łazienka5.935.93
01.Wiatrołap6.266.26
Suma134.25134.25
12.Kotłownia/Pralnia7.327.32
13.Garaż37.7237.72
14.Taras44.4444.44
Suma89.4889.48
Zamów szczegółowe rysunki
Rzut strychu

Rzut strychu

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
02.Strych6.5838.57
01.Strych49.95148.41
Suma56.53186.98
Zamów szczegółowe rysunki

Film

Kosztorys orientacyjny brutto

Stan zerowy77328 zł
Stan surowy170122 zł
Roboty wykończeniowe wewnętrzne107776 zł
Roboty wykończeniowe zewnętrzne44947 zł
Instalacje i przyłącza83128 zł
Suma483300 zł
