MARAKESZ

projekt domu
projekt domu
projekt domu
  • projekt domu
  • projekt domu
  • projekt domu
  • projekt domu


Dane techniczne

Powierzchnia użytkowa 132.2 m²
+ garaż 22.52 m²
Powierzchnia kondygnacji netto 0 m²
Powierzchnia zabudowy 120.18 m²
Pow. tarasów/werandy/wiaty/schodów zew. 18.01 m²
Powierzchnia całkowita 190.58 m²
Kubatura 757 m³
Wysokość budynku 8.85 m
Kąt nachylenia dachu 43° , 20°
Min. wymiary działki (szerokość x długość) 23.25 x 17.7 m
Czy posiada poddasze TAK
Ilość stanowisk garażowych 1

Cena projektu:

2800

Dostępne technologie

MUROWANA
SZKIELETOWA

zapytaj o rysunki szczegółowe


drukuj DRUKUJ

Wysyłka

wysyłka gratis
Zamów w ciągu następnych:
a otrzymasz przesyłkę

Rzuty i przekroje

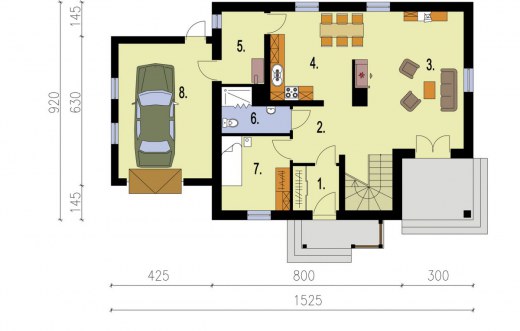

Rzut parteru
nr. nazwa pow. użytkowa[m²] pow. netto[m²]
1. Wiatrołap 3.67 0
2. Komunikacja 10.72 0
3. Pokój dzienny 24.48 0
4. Kuchnia z aneksem jadalnym 12.94 0
5. Kotłownia 5.51 0
6. Łazienka 4.33 0
7. Pokój 9.04 0
suma: 70.69 0
8. Garaż 22.52 0
suma: 93.21 0

Rzut poddasza
nr. nazwa pow. użytkowa[m²] pow. netto[m²]
1. Komunikacja 7.58 0
2. Pokój 13.92 0
3. Pokój 11.1 0
4. Garderoba 5.46 0
5. Pokój 14.92 0
6. Łazienka 9.16 0
suma: 62.14 0

Przekrój A-A

Przekrój B-B


Opis projektu

MARAKESZ - doskonałe proporcje, oryginalny taras i niezbędny garaż to tylko jedne z wielu atutów tego niepowtarzalnego domu. Wystarczy zaledwie chwila, aby go pokochać! Zaglądając w głąb jego wnętrza na pewno nie zostanie przeoczony salon, który pozornie został odseparowany od kuchni i jadalni za sprawą tzw. wysepki.

Rozwiązanie to podkreślą jego odrębność, lecz nie utrudnia komunikacji z pozostałymi pomieszczeniami. Kuchnia została wyposażona w dodatkowe drzwi prowadzące przez kotłownię do garażu, z którego z kolei łatwo można wydostać się na podwórko dzięki specjalnie zaprojektowanemu ku temu wyjściu. Na parterze znajdują się jeszcze niewielki pokoik, który swoim położeniem podkreśla dystans dzielący go od pozostałych pomieszczeń, oraz sąsiadująca z nim łazienka.

W skład części nocnej wchodzą trzy sypialnie, będące oazą spokoju, oraz łazienka, w której będzie można się odprężyć zawsze wtedy, gdy przyjdzie na to ochota. Dzięki dużej liczbie pomieszczeń oraz idącej z nią w parze sporej przestrzeni dom ten może bez problemu spełnić oczekiwania rodziny wielodzietnej, bądź wielopokoleniowej.


Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji wod.-kan, c. o. , gaz. i elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.



Konfigurator produktów techniki grzewczej

Łatwe w obsłudze narzędzie, za pomocą którego można samodzielnie dobrać urządzenia firmy Viessmann, dla nowych budynków z oferty PRO ARTE. Wynik doboru, to propozycje konkretnych rozwiązań, z ich cenami i podstawowymi danymi technicznymi. Za pomocą konfiguratora można również negocjować cenę zakupu wybranego urządzenia, przez wysłanie zapytania ofertowego

Konfigurator Viessmann

Opis technologii

Technologia tradycyjna, ściany zewnętrzne murowane grubości 30 cm + 10 cm styropian, ściany wewnętrzne (nośne) gr. 25 cm i działowe gr. 12 cm. Wszystkie ściany wykonane z pustaków ceramicznych "POROTHERM". Strop gęstożebrowy "POROTHERM" o gr. 23 cm.. Konstrukcja więźby dachowej drewniana, pokrycie dachówka ceramiczna.

Orientacyjny koszt inwestycji (technologia tradycyjna):
stan surowy zamknięty -189 000 zł (netto),
stan pod klucz -254 000 zł (netto).

Wycena nie obejmuje instalacji wewnętrznych.
Stan surowy zamknięty - budynek ocieplony, z pełną stolarką dzwiowo-okienną zewnętrzną, dach kryty dachówką ceramiczną, wszystkie powierzchnie pionowe i poziome przygotowane do położenia ostatniej warstwy wykończeniowej (tynk, płytki, panele).

Realizacja inwestycji tzw. "systemem gospodarczym" pozwala obniżyć jej koszty o około 30%.



Zestawienia materiałów

Technologia murowana tradycyjna

Stal 1287 kg
Drewno 6.773 m³
Pow. ścian nośnych zewn. 215 m²
Pow. ścian nośnych wewn. 26 m²
Pow. ścian działowych wewn. 90 m²
Dach 221 m²





*Zakupu materiału należy dokonać po konsultacji z adaptującym. Zestawienia są informacyjne.

Kosztorys

I Stan zerowy Koszt
Na ten etap mogą składać się:
- Roboty ziemne
- Fundamenty i ściany fundamentowe
- Ściany piwnic (o ile są w projekcie)
- Strop nad piwnicą i schody (o ile są w projekcie)
- Izolacje przeciwwilgociowe
59229 zł
II Stan surowy Koszt
Na ten etap mogą składać się:
- Ściany zewnętrzne i wewnetrzne nośne
- Stropy, schody, podesty
- Ścianki działowe
- Dach (więźba + pokrycie)
- Izolacje przeciwwilgociowe i cieplne
- Stolarka zewnętrzna
- Drzwi wewnętrzne
130300 zł
III Roboty wykończeniowe wewnętrzne Koszt
Na ten etap mogą składać się:
- Tynki i oblicowania
- Roboty malarskie
- Podłoża
- Podłogi i posadzki
- Elementy śluarsko-kowalskie
82548 zł
IV Roboty wykończeniowe zewnętrzne Koszt
Na ten etap mogą składać się:
- Elewacje
- Roboty różne
34426 zł
V instalacje i przyłącza Koszt
Na ten etap mogą składać się:
- Przyłącze elektryczne
- Instalacja elektryczna
- Przyłącze wody
- Instalacja wod.-kan.
- Instalacja C.O.
63669 zł
Suma 370172 zł
* Powyższy kosztorys ma charakter orientacyjny. Podane kwoty są cenami brutto.

Oferty budowy

Firma Oferta
ITS sp z o.o.


Mazurska 2-4
75-394 Koszalin
tel. zobacz 601 449 194
kom. zobacz 601 449 194
email. zobacz its@its-koszalin.pl
strona. zobacz www.its-koszalin.pl

Stan surowy zamknięty:255000 zł
zobacz co zawiera cena

Cena zawiera:
Budowa ściany zewnętrznej:
- tynk minerał, strukturalny Rissomur (ITS)
- izolacja cieplna z styropianu - 120 mm (ITS)
- wentylacja, folia kubełkowa (ITS)
- płyta budowlana wiórowa 12 mm
- konstrukcja drewniana wg. obliczeń statycznych, wypełniona materiałem izolacyjnym wełną mineralną (ITS)
- izolacja przeciwwilgociowa (ITS)
- płyta budowlana wiórowa, - 12 mm (ITS)
- płyta gipsowo-kartonowa -12,5 mm (INWESTOR)

Budowa ściany wewnętrznej:
- płyta gipsowo-kartonowa 12,5 mm
- płyta budowlana wiórowa, - 12 mm (ITS)
- konstrukcja drewniana wypełniona materiałem izolacyjnym-wełną mineralną (ITS)
- płyta budowlana wiórowa, - 12 mm (ITS)
- płyta gipsowo-kartonowa - 12,5 mm (INWESTOR)

Budowa podłogi Parter:
- pływający jastrych - 50 mm (INWESTOR)
- folia izolacyjna (INWESTOR)
- Styropian - 100 mm (INWESTOR)
- papa termozgrzewalna (INWESTOR)
- strop piwnicy lub płyta fundamentowa (INWESTOR)

Strop nad parterem:
- pływający jastrych - 40mm (INWESTOR)
- styropian - 30 mm (INWESTOR)
- solia izolacyjna (INWESTOR)
- płyta budowlana wiórowa- 22 mm (ITS)
- belki drewniane 200-240 mm wypełnione pomiędzy wełną mineralną - 100 mm (ITS)
- folia PCV (ITS)
- ruszt drewniany (INWESTOR)
- płyta kartonowo gipsowa - 12,5mm (INWESTOR)

Budowa dachu w wersji z wykończonym poddaszem:
- dachówki cementowe (ITS)
- łaty i kontrłaty (ITS)
- folia dachowa wysokoparoprzepuszczalna (ITS)
- 200 mm krokwie + 200 izolacja cieplna (ITS)
- folia paroizolacyjna (ITS)
- ruszt drewniany (INWESTOR)
- płyta gipsowa - 12,5 mm (INWESTOR)

0dprowadzenie wody z dachu
- w domach ITS stosuje się wysokiej jakości rynny PCV. Za ich użyciem przemawiają nie tylko względy funkcjonalne (odporność na korozję), ale także estetyczne. (ITS)

Okna
- okna z tworzywa sztucznego PCV VEKA 1,0 W/m2K (szyby ITS)

Drzwi
- drzwi Typu KTM (ITS)

Schody
- w wersji z rozbudowanym poddaszem przewidziane są otwarte schody z wysokogatunkowego drewna bukowego. (INWESTOR)

Instalacje
- instalacja wod.-kan., c.o. i elektryczna. (INWESTOR)
