Powierzchnia użytkowa193.36 m²
Min. wymiary działki (długość x szerokość)19.60 x 22.40 m
Dostępne technologiemurowana, szkieletowa
Zobacz pełne dane projektu

Dane techniczne

Powierzchnia użytkowa193.36 m²
Powierzchnia zabudowy129.96 m²
Powierzchnia kondygnacji netto0.00 m²
Powierzchnia całkowita205.15 m²
Kubatura770.00 m³
Kąt nachylenia dachu40°
Wymiary budynku
długość x szerokość
14.30 x 11.60 m
Wysokość budynku8.55 m
Min. wymiary działki
długość x szerokość
19.60 x 22.40 m
Dachdwuspadowy
Kondygnacjaz poddaszem, z piwnicą
Ilość pomieszczeń16
Projekt z garażemTak
Ilość stanowisk w garażu1

Opis i technologia projektu

SOFIA - dom jednorodzinny z poddaszem użytkowym i garażem, podpiwniczony.


 Dom powinien wyglądać cudownie oraz musi być funkcjonalny, aby jego domownicy czuli się jak w raju. Sofia ma to wszystko! Wspaniały wygląd zapewnia jej designerski ganek, który jest efektem połączenia surowych kolumn z ciepłem drewnianych balustrad. Takie wejście daje gwarancję, że nikt nie przejdzie obok domu bez wyrażenia słowa podziwu. Wnętrze Sofii daje kolejne powody do zachwytu, ponieważ pojawiają się w nim zarówno elementy tradycyjne, tj. trzy poziomy, oraz nowoczesne, widoczne w rozmieszczeniu i wykończeniu pomieszczeń. W piwnicy znajduje się kotłownia i dodatkowe pomieszczenie, w którym można urządzić saunę, bądź wstawić stół do bilardu- wszystko wedle własnych upodobać! Na parterze ulokowano pokój dzienny z aneksem jadalnym oraz kuchnię oddzieloną ścianką działową, dzięki czemu stanowi ona osobne pomieszczenie. Z pokoju dziennego można wyjść na przewiewny taras zdobiący prawą elewację. Wnętrze budynku kryje dodatkowo niewielką łazienkę, przedsionek z garderobą oraz pokój, który w projekcie przedstawiony został jako sypialnia. Piętro przeznaczone zostało do wypoczynku, dlatego też umieszczono na nim cztery wygodne sypialnie oraz dużą łazienkę, a wszystko po to, aby dać domownikom maksymalny komfort i radość płynącą z użytkowania tego uroczego domu. Dużym udogodnieniem dla rodziny, która w nim zamieszka będzie na pewno własny garaż. Sofia spełnia przede wszystkim oczekiwania rodziny wielodzietnej, ponieważ każdy będzie mógł odnaleźć w niej kącik dla siebie. Projekt domu jednorodzinnego Sofia.


Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji sanitarnych i instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.

Technologia tradycyjna :
- powierzchnia zabudowy - 129.96m2

- powierzchnia użytkowa- 193.36m2

- powierzchnia całkowita  - 1205.15m2
- kubatura  - 770,00m3
- ściany zewnętrzne murowane grubości 30 cm + 10 cm styropian
- ściany wewnętrzne (nośne) gr. 25 cm i działowe gr. 12 cm
- wszystkie ściany wykonane z  pustaków ceramicznych "POROTHERM"
- strop gęstożebrowy "POROTHERM" o gr. 23 cm
- konstrukcja więźby dachowej drewniana w układzie krokwiowo-jętkowym
- pokrycie dachówka ceramiczna
- projekt posiada kominek
- instalacja grzewcza: kocioł kondensacyjny w kotłowni

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; materiały izolacyjne Isover; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann; system rekuperacji VENTS.

Każdy z czterech egzemplarzy zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Rzuty i przekroje

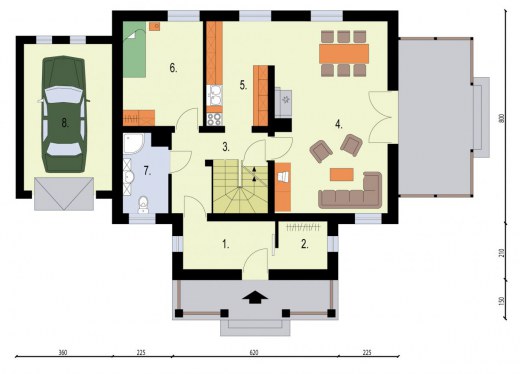

Rzut parteru

Rzut parteru

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
2.Garderoba3.290
5.Kuchnia9.060
6.Pokój11.790
1.Wiatrołap6.210
3.Komunikacja8.760
4.Pokój dzienny 29.930
7.Łazienka4.820
8.Garaż19.320
Suma93.180
Zamów szczegółowe rysunki

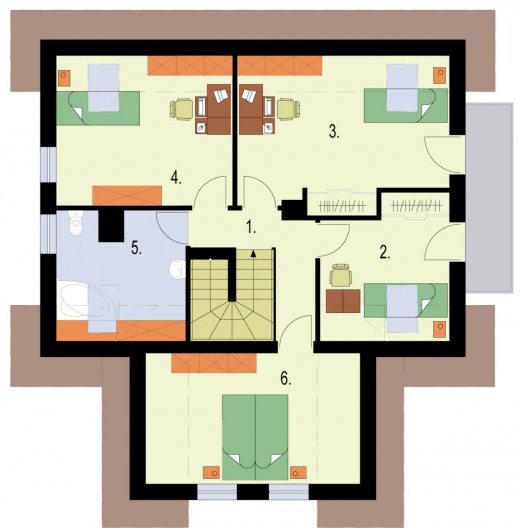

Rzut poddasza

Rzut poddasza

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Komunikacja7.90
2.Pokój8.20
3.Pokój14.720
4.Pokój12.730
5.Łazienka7.20
6.Sypialnia11.810
Suma62.560
Zamów szczegółowe rysunki
Rzut piwnicy

Rzut piwnicy

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Komunikacja6.050
2.Kotłownia9.260
3,Pomieszczenie piwniczne22.310
Suma37.620
Zamów szczegółowe rysunki

Obrót 360

Zestawienia materiałów

Technologia murowana tradycyjna
Stal3632.86 kg
Drewno8.995 m³
Pow. ścian nośnych zew.188 m²
Pow. ścian nośnych wew.63 m²
Pow. ścian działowych wew.59 m²
Dach240 m²

Kosztorys orientacyjny brutto

Stan zerowy86625 zł
Stan surowy190576 zł
Roboty wykończeniowe wewnętrzne120734 zł
Roboty wykończeniowe zewnętrzne50351 zł
Instalacje i przyłącza93122 zł
Suma541408 zł
