MIRANDA 2  - dom jednorodzinny z poddaszem użytkowym, podpiwniczony.  To dom, który nowym właścicielom zagwarantuje wygodę oraz bezpieczeństwo. Jest wzbogacony o podpiwniczenie, wiatę, znaczącemu...

Czytaj więcej

Powierzchnia użytkowa 157.36 m²
+ wiata i taras37.85 m²
Min. wymiary działki
długość x szerokość
17.20 x 22.41 m
Dostępne technologiemurowana, szkieletowa
Zobacz pełne dane projektu

Rzuty i przekroje

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
01.Wiatrołap6.450
02.Klatka Schodowa 2.250
03.Łazienka12.70
04.Sauna3.20
05.Garderoba3.250
06.Komunikacja6.230
07.Kuchnia z aneksem jadalnym10.620
08.Pokój dzienny26.860
Suma71.560
09.Taras17.050
10.Wiata20.80
Suma37.850
Zamów szczegółowe rysunki
Rzut poddasza

Rzut poddasza

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
04.Łazienka4.720
05.Sypialnia11.970
06.Sypialnia13.810
01.Komunikacja7.030
02.Pokój7.70
03.Pokój8.060
Suma53.290
Zamów szczegółowe rysunki
Rzut piwnicy

Rzut piwnicy

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
01.Klatka schodowa2.030
05.Kotłownia3.740
04.Piwnica100
02.Komunikacja5.960
03.Piwnica10.780
Suma32.510
Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa
+ wiata i taras
157.36 m²
37.85 m²
Powierzchnia zabudowy 93.35 m²
Powierzchnia kondygnacji netto 0.00 m²
Powierzchnia całkowita 282.21 m²
Kubatura 768.15 m³
Kąt nachylenia dachu40°
Wymiary budynku
długość x szerokość
15.41 x 9.20 m
Wysokość budynku 8.01 m
Min. wymiary działki
długość x szerokość
17.20 x 22.41 m
Dachdwuspadowy
Kondygnacjaz poddaszem, z piwnicą
Ilość pomieszczeń18
Pow. tarasów/werandy/wiaty/schodów zew.17.05 m²
Projekt z wiatą garażowąTak
Projekt z kotłowniąTak

Opis i technologia projektu

MIRANDA 2 - dom jednorodzinny z poddaszem użytkowym, podpiwniczony.

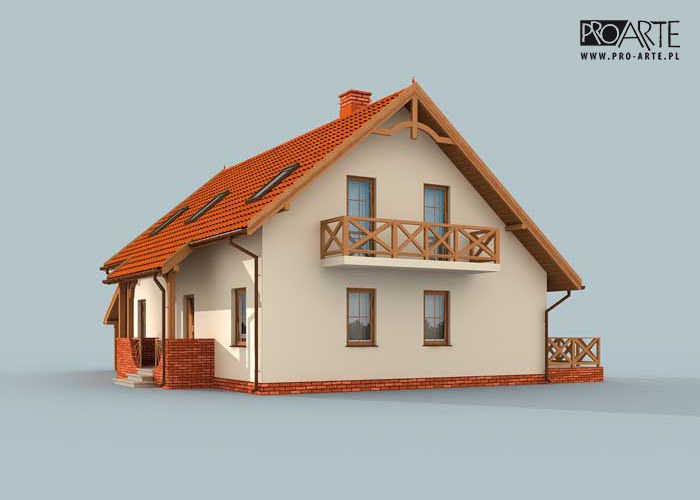

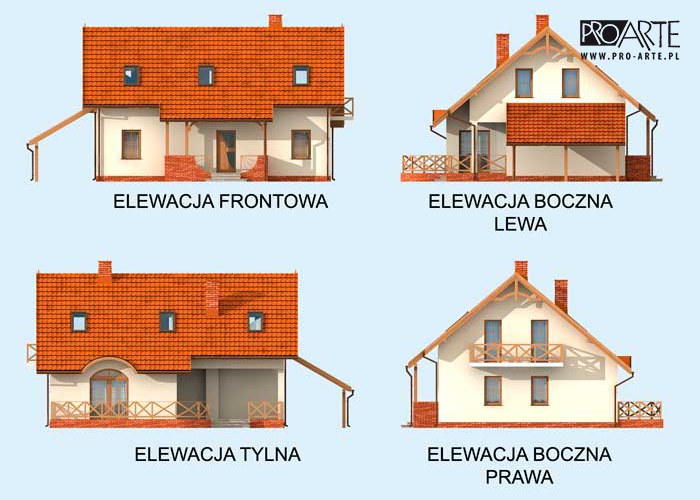

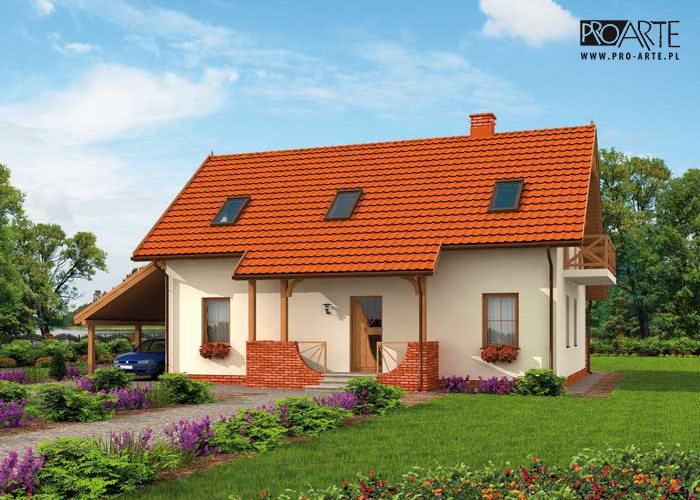

 To dom, który nowym właścicielom zagwarantuje wygodę oraz bezpieczeństwo. Jest wzbogacony o podpiwniczenie, wiatę, znaczącemu ulepszeniu został poddany cały układ pomieszczeń. Od frontu prezentuje się niezwykle korzystnie. Pierwszym rzucającym się w oczy elementem jest solidny cokolik, który obiega dom dookoła, wieńczy go klinkierowy ganek. Dodatkowo do bryły budynku przystaje zadaszenie wiaty, które zgodnie koresponduje z dachem domu. Piękny układ elewacji jest zapowiedzią przemyślanego i efektownego wnętrza.


Na parterze znajdują się kuchnia z aneksem jadalnym i salonem oraz łazienka. Z salonu wyjdziemy na przepiękny taras, na którym można urządzić zarówno spotkanie ze znajomymi przy kawie i ciastku, jak i letnie obiady z rodziną. Wracając do wnętrza budynku warto wspomnieć o dyskretnie umieszczonym pod schodami przejściu do piwnicy, w której mieści się kotłownia i trzy inne pomieszczenia. Poddasze mieści trzy obszerne sypialnie i wygodną łazienkę.



Zobacz projekt MIRANDA

 Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji sanitarnych i instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.



Wysokość ściany kolankowej 1m



Technologia tradycyjna :
- powierzchnia zabudowy - 93,35m2

- powierzchnia tarasównschodów zew. i wiaty -46,00m2
- powierzchnia użytkowa
  piwnicy -32,51m2
  parteru -71,56m2
  poddasza -49,79m2
  wiaty i tarasu - 20,80m2 i 17,05m2
- powierzchnia całkowita  - 282,21m2
- kubatura  - 768,15m3
- ściany zewnętrzne murowane grubości 30 cm + 10 cm styropian
- ściany wewnętrzne (nośne) gr. 25 cm i działowe gr. 12 cm
- wszystkie ściany wykonane z  pustaków ceramicznych "POROTHERM"
- strop gęstożebrowy "POROTHERM" o gr. 23 cm
- konstrukcja więźby dachowej drewniana w układzie krokwiowo-jętkowym
- pokrycie dachówka ceramiczna
- instalacja grzewcza: kocioł gazowy w kotłowni

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Stal2021.12 kg
Drewno8.29 m³
Dach133 m²

Kosztorys orientacyjny brutto

Stan zerowy70497 zł
Stan surowy155094 zł
Roboty wykończeniowe wewnętrzne98256 zł
Roboty wykończeniowe zewnętrzne40977 zł
Instalacje i przyłącza75785 zł
Suma440608 zł
