CASABLANCA szkielet drewniany

projekt domu
projekt domu
projekt domu
  • projekt domu
  • projekt domu
  • projekt domu
  • projekt domu


Dane techniczne

Powierzchnia użytkowa 155.19 m²
+ Garaż i kotłownia 25.99 m²
Powierzchnia kondygnacji netto 0 m²
Powierzchnia zabudowy 131.96 m²
Pow. tarasów/werandy/wiaty/schodów zew. 56.86 m²
Powierzchnia całkowita 327.06 m²
Kubatura 803 m³
Wysokość budynku 8.29 m
Kąt nachylenia dachu 35°
Min. wymiary działki (szerokość x długość) 21.5 x 20 m
Czy posiada poddasze TAK
Ilość pomieszczeń 16
Ilość pokoi 7
Ilość stanowisk garażowych 1

Cena projektu:

2800

Dostępne technologie

MUROWANA
SZKIELETOWA

zapytaj o rysunki szczegółowe


drukuj DRUKUJ

Wysyłka

wysyłka gratis
Zamów w ciągu następnych:
a otrzymasz przesyłkę

Rzuty i przekroje

Rzut przyziemia
nr. nazwa pow. użytkowa[m²] pow. netto[m²]
1 Wiatrołap 3.54 3.54
2 Komunikacja 17.78 17.78
3 Kuchnia 9.29 9.29
4 Jadalnia 10.59 10.59
5 Pokój dzienny 28.26 28.26
6 Łazienka 5.17 5.17
7 Pokój 10.22 10.22
suma: 84.85 84.85
8 Garaż 18.41 18.41
9 Kotłownia 7.58 7.58
suma: 110.84 110.84

Rzut poddasza
nr. nazwa pow. użytkowa[m²] pow. netto[m²]
1 Komunikacja 14.34 14.34
2 Łazienka 4.98 9.56
3 Pokój 10.34 10.34
4 Pokój 7.6 13.74
5 Pokój 10.48 17.4
6 Pokój 12.57 25.94
7 Pokój 10.03 10.03
suma: 70.34 101.35


Opis projektu

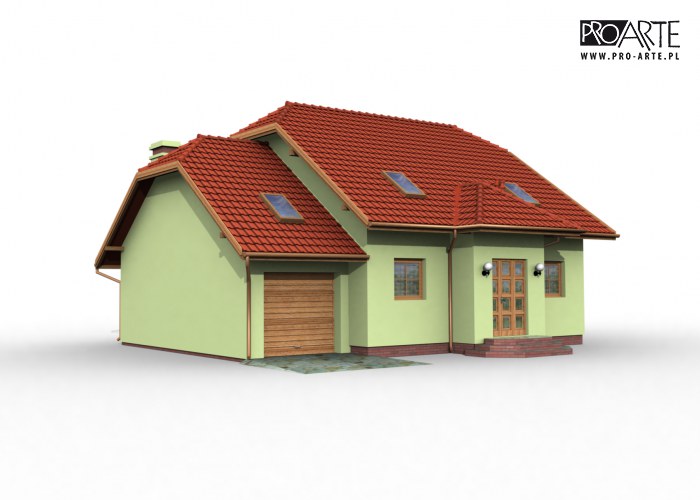

CASABLANCA - projekt domu mieszkalnego w technologii szkieletowej

Konfigurator produktów techniki grzewczej

Łatwe w obsłudze narzędzie, za pomocą którego można samodzielnie dobrać urządzenia firmy Viessmann, dla nowych budynków z oferty PRO ARTE. Wynik doboru, to propozycje konkretnych rozwiązań, z ich cenami i podstawowymi danymi technicznymi. Za pomocą konfiguratora można również negocjować cenę zakupu wybranego urządzenia, przez wysłanie zapytania ofertowego


Konfigurator Viessmann

Opis technologii

Projektowany budynek wykonany będzie w technologii lekkiego szkieletu drewnianego. Główną konstrukcję nośną stanowić będą: ławy, ściągi oraz słupy i wieńce zazbrojone konstrukcyjnie, podciągi i słupy stalowe, ściany nośne w szkielecie drewnianym spięte podwójnym oczepem, strop drewniany, dach wielospadowy oparty na więźbie o konstrukcji drewnianej w układzie płatwiowo - kleszczowym. Drewno użyte do wykonania elementów konstrukcyjnych budynku powinno być klasy co najmniej C-24 i wilgotności nie większej niż 18%.







szczegóły przekrój fundamentu w technologii lekkiego szkieletu drewnianego

Zestawienia materiałów

Technologia drewniana szkieletowa

Stal [kg] 2375.784
Drewno [m3] 39.913
Dach [m2] 220





*Zakupu materiału należy dokonać po konsultacji z adaptującym. Zestawienia są informacyjne.

Kosztorys

I Stan zerowy Koszt
Na ten etap mogą składać się:
- Roboty ziemne
- Fundamenty i ściany fundamentowe
- Ściany piwnic (o ile są w projekcie)
- Strop nad piwnicą i schody (o ile są w projekcie)
- Izolacje przeciwwilgociowe
73252 zł
II Stan surowy Koszt
Na ten etap mogą składać się:
- Ściany zewnętrzne i wewnetrzne nośne
- Stropy, schody, podesty
- Ścianki działowe
- Dach (więźba + pokrycie)
- Izolacje przeciwwilgociowe i cieplne
- Stolarka zewnętrzna
- Drzwi wewnętrzne
161153 zł
III Roboty wykończeniowe wewnętrzne Koszt
Na ten etap mogą składać się:
- Tynki i oblicowania
- Roboty malarskie
- Podłoża
- Podłogi i posadzki
- Elementy śluarsko-kowalskie
102094 zł
IV Roboty wykończeniowe zewnętrzne Koszt
Na ten etap mogą składać się:
- Elewacje
- Roboty różne
42577 zł
V instalacje i przyłącza Koszt
Na ten etap mogą składać się:
- Przyłącze elektryczne
- Instalacja elektryczna
- Przyłącze wody
- Instalacja wod.-kan.
- Instalacja C.O.
78745 zł
Suma 457821 zł
* Powyższy kosztorys ma charakter orientacyjny. Podane kwoty są cenami brutto.
