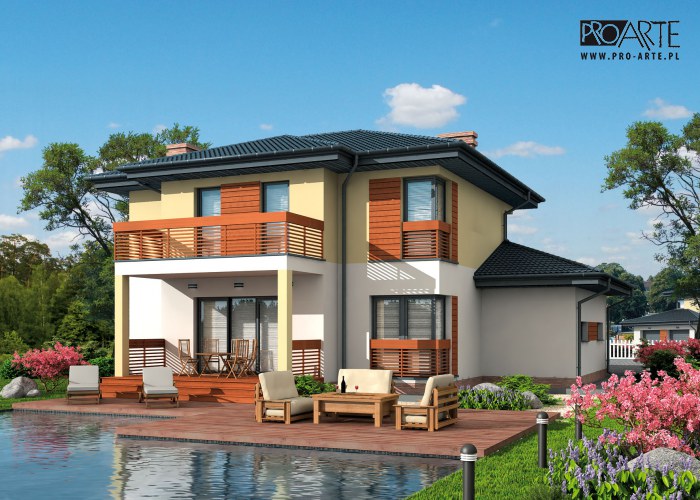

BRUNEI dom mieszkalny w technologii szkieletu drewnianego

Czytaj więcej

Powierzchnia użytkowa 171.93 m²
Min. wymiary działki
długość x szerokość
19.78 x 21.94 m
Dostępne technologiemurowana, szkieletowa
Zobacz pełne dane projektu

Rzuty i przekroje

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
7Garaż dwustanowiskowy41.4741.47
1Wiatrołap3.853.85
2Komunikacja 10.7510.75
3Kuchnia z jadalnią10.0510.05
4Salon27.3527.35
5Kotłownia i pralnia5.975.97
6Łazienka2.832.83
Suma102.27102.27
Zamów szczegółowe rysunki
Rzut poddasza

Rzut poddasza

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
2Łazienka13.8513.85
1Komunikacja5.35.3
3Pokój19.8719.87
4Pokój18.218.2
5Pokój12.4412.44
Suma69.6669.66
Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa 171.93 m²
Powierzchnia zabudowy 135.42 m²
Powierzchnia kondygnacji netto 127.63 m²
Powierzchnia całkowita 159.34 m²
Kubatura 743.00 m³
Kąt nachylenia dachu20°
Wymiary budynku
długość x szerokość
13.94 x 11.78 m
Wysokość budynku 8.08 m
Min. wymiary działki
długość x szerokość
19.78 x 21.94 m
Dachczterospadowy
Kondygnacjaz poddaszem, piętrowe
Pow. tarasów/werandy/wiaty/schodów zew.13.48 m²

Opis i technologia projektu

BRUNEI dom mieszkalny w technologii szkieletu drewnianego

Projektowany budynek wykonany będzie w technologii lekkiego szkieletu drewnianego. Główną konstrukcję nośną stanowić będą: ławy, ściągi oraz słupy i wieńce zazbrojone konstrukcyjnie, podciągi i słupy stalowe, ściany nośne w szkielecie drewnianym spięte podwójnym oczepem, strop drewniany, dach wielospadowy oparty na więźbie o konstrukcji drewnianej w układzie krokwiowym. Drewno użyte do wykonania elementów konstrukcyjnych budynku powinno być klasy co najmniej C-24 i wilgotności nie większej niż 18%.

Wysokość ściany kolankowej 2.73m

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann; system rekuperacji VENTS oraz systemy kominowe HOCH.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia drewniana szkieletowa
Stal5428.21 kg
Drewno37.214 m³
Dach181 m²

Kosztorys orientacyjny brutto

Stan zerowy99032 zł
Stan surowy217870 zł
Roboty wykończeniowe wewnętrzne138025 zł
Roboty wykończeniowe zewnętrzne57562 zł
Instalacje i przyłącza106459 zł
Suma618948 zł
