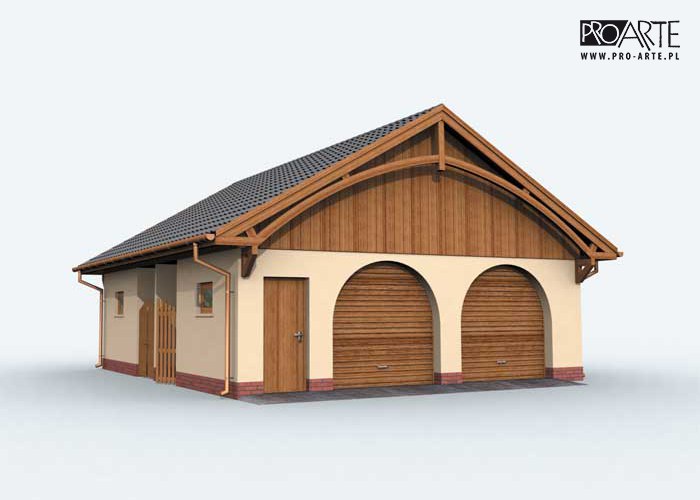

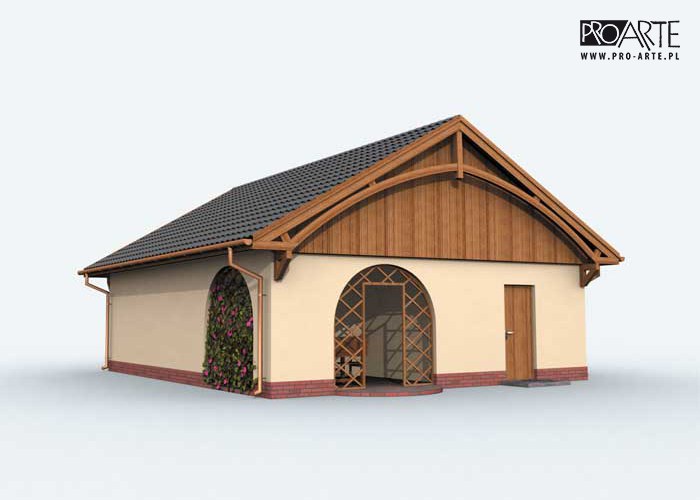

G143 garaż dwustanowiskowy z pomieszczeniem gospodarczym










Garaż dwustanowiskowy z pom. gospodarczym,werandą, składem na odpady i drewno kominkowe. Projekt składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji...
Powierzchnia użytkowa | 69.33 m² |
Min. wymiary działki (długość x szerokość) | 18.11 x 16.00 m |
Dostępne technologie | |
Warianty projektu | garaż, budynek gospodarczy |
Dane techniczne
Powierzchnia użytkowa | 69.33 m² |
Powierzchnia zabudowy | 80.88 m² |
Powierzchnia kondygnacji netto | 0.00 m² |
Powierzchnia całkowita | 80.88 m² |
Kubatura | 365.00 m³ |
Kąt nachylenia dachu | 30° |
Wymiary budynku długość x szerokość | 8.00 x 10.11 m |
Wysokość budynku | 5.67 m |
Min. wymiary działki długość x szerokość | 18.11 x 16.00 m |
Liczba stanowisk | 2 stanowiska |
Dach | dwuspadowy |
Funkcja | z pom. gosp., z altaną |
Ilość pomieszczeń | 2 |
Opis i technologia projektu
Garaż dwustanowiskowy z pom. gospodarczym,werandą, składem na odpady i drewno kominkowe. Projekt składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.
Technologia tradycyjna , ściany murowane grubości 25 cm. Konstrukcja więźby dachowej drewniana, pokrycie dachówka ceramiczna.
Rzuty i przekroje

Przyziemie
Nr | Nazwa | Pow. użytkowa [m²] | Pow. netto [m²] |
---|---|---|---|
1. | Garaż | 44.3 | 0 |
2. | Weranda | 10.77 | 0 |
3. | Pom. gospodarcze | 10.5 | 0 |
4. | Skład na odpady | 1.88 | 0 |
5. | Skład na drewno | 1.88 | 0 |
Suma | 69.33 | 0 |
Obrót 360
Zestawienia materiałów
Technologia murowana tradycyjna | |
Stal | 496.8 kg |
Drewno | 8.157 m³ |
Pow. ścian | 1020 m² |
Pow. ścian nośnych zew. | 147 m² |
Pow. ścian działowych wew. | 13 m² |
Dach | 125 m² |
Kosztorys orientacyjny brutto
Stan zerowy | 21076 zł |
Stan surowy | 46368 zł |
Roboty wykończeniowe wewnętrzne | 29375 zł |
Roboty wykończeniowe zewnętrzne | 12251 zł |
Instalacje i przyłącza | 22657 zł |
Suma | 131727 zł |
