Projekt garażu jednostanowiskowego z pom. gospodarczym, składem na drewno i altaną ogrodową z bala drewnianego. Ciekawym i funkcjonalnym rozwiazaniem są garaże wykonane z bali. Ta technologia...

Czytaj więcej

Powierzchnia użytkowa 54.80 m²
Min. wymiary działki
długość x szerokość
15.00 x 17.77 m
Dostępne technologiemurowana, szkieletowa, bale
Warianty projektugaraż, budynek gospodarczy
Zobacz pełne dane projektu

Rzuty i przekroje

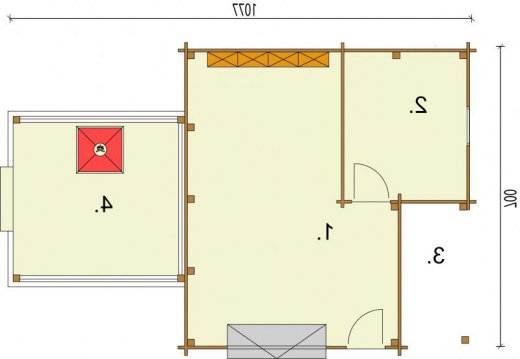

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
2.Pom. Gospodarcze 8.20
1.Garaż 25.70
3.Skład drewna 5.40
4.Altana 15.50
Suma54.80
Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa 54.80 m²
Powierzchnia zabudowy 61.50 m²
Powierzchnia kondygnacji netto 0.00 m²
Powierzchnia całkowita 61.50 m²
Kubatura 190.00 m³
Kąt nachylenia dachu25°
Wymiary budynku
długość x szerokość
10.77 x 7.00 m
Wysokość budynku 4.54 m
Min. wymiary działki
długość x szerokość
15.00 x 17.77 m
Funkcjaz pom. gosp., z altaną, z grillo-wędzarnikiem

Opis i technologia projektu

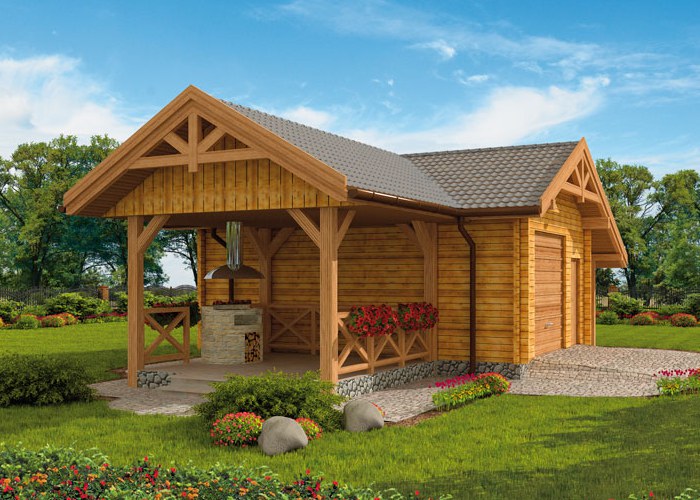

Projekt garażu jednostanowiskowego z pom. gospodarczym, składem na drewno i altaną ogrodową z bala drewnianego. Ciekawym i funkcjonalnym rozwiazaniem są garaże wykonane z bali. Ta technologia zyskuje uznanie w coraz szerszych kręgach inwestorów. Jest to rozwiązanie łączące tradycję oraz nowoczesność. Znakomitym przykładem garażu z bali jest projekt G53, który wyposażony jest ponadto w zadaszenie, altanę z grillem i wędzarnikiem. Dzięki takim urozmaiceniom, wspaniale rozszerza swoje funkcje, altana jest miejscem wypoczynku i rodzinnych spotkań od wiosny do jesieni. Projekt budynku składa się z 6 egzemplarzy, a w tym 3 tomów części architektoniczno-budowlanej oraz 3 technicznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.  W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.

Technologia drewniana - bale : Budynek zaprojektowano w technologii z bali 68/120 . Główną konstrukcję nośną stanowią stopy fundamentowe zazbrojone konstrukcyjnie, słupy nośne, płatwie, oraz dach wielospadowy o konstrukcji krokwiowej z belka wiązara, drewno klasy co najmniej C-24 o wilgotności   Zobacz realizacje tego projektu : G53 z bala drewnianego

Technologia tradycyjna :
- powierzchnia użytkowa -54,80m2

- powierzchnia zabudowy 61,50m2
- powierzchnia całkowita  -61,50m2
- kubatura  - 190,00m3
- wysokość budynku 4,54m
- dach dwuspadowy 25; 30°
- więźba dachowa drewniana
- pokrycie dachu dachówka cementowa bądź ceramiczna
- wymiar bramy garażowej 2,4x2,4m



W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Stal81340 kg
Drewno9.53 m³
Dach98 m²

Kosztorys orientacyjny brutto

Stan zerowy16659 zł
Stan surowy36650 zł
Roboty wykończeniowe wewnętrzne23219 zł
Roboty wykończeniowe zewnętrzne9683 zł
Instalacje i przyłącza17909 zł
Suma104120 zł
