Projekt garażu jednostanowiskowego z pom. gospodarczym, składem na drewno i altaną ogrodową z bala drewnianego. Ciekawym i funkcjonalnym rozwiazaniem są garaże wykonane z bali. Ta technologia...

Czytaj więcej

Powierzchnia użytkowa54.80 m²
Min. wymiary działki (długość x szerokość)15.00 x 17.77 m
Dostępne technologiemurowana, szkieletowa
Zobacz pełne dane projektu

Dane techniczne

Powierzchnia użytkowa54.80 m²
Powierzchnia zabudowy61.50 m²
Powierzchnia kondygnacji netto0.00 m²
Powierzchnia całkowita61.50 m²
Kubatura190.00 m³
Kąt nachylenia dachu25°, 30°
Wymiary budynku
długość x szerokość
10.77 x 7.00 m
Wysokość budynku4.54 m
Min. wymiary działki
długość x szerokość
15.00 x 17.77 m
Funkcjaz pom. gosp., z altaną, z grillo-wędzarnikiem

Opis i technologia projektu

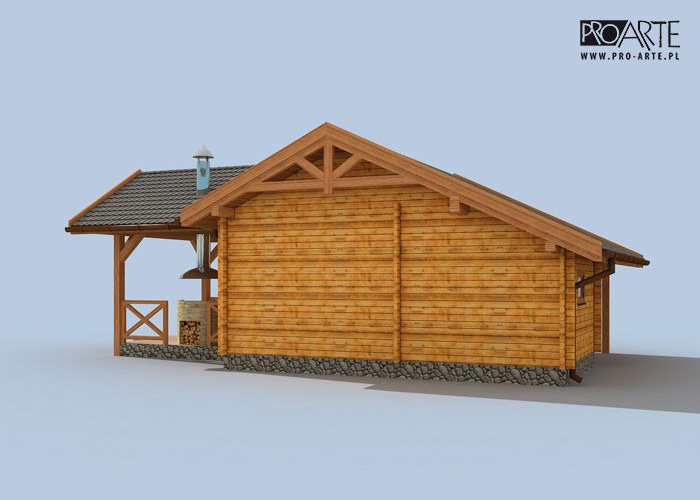

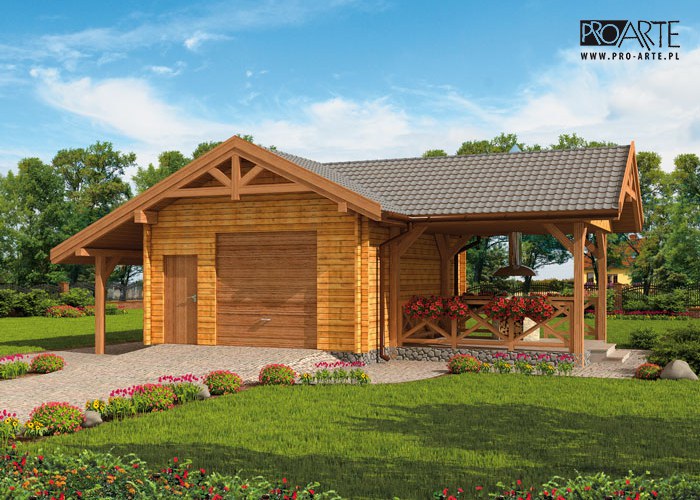

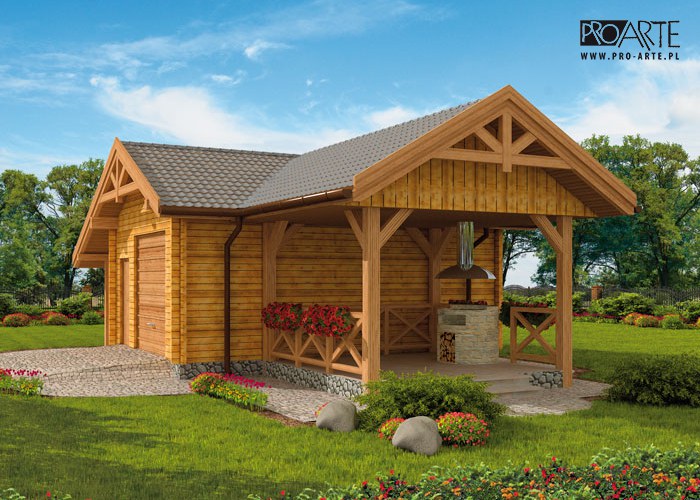

Projekt garażu jednostanowiskowego z pom. gospodarczym, składem na drewno i altaną ogrodową z bala drewnianego. Ciekawym i funkcjonalnym rozwiazaniem są garaże wykonane z bali. Ta technologia zyskuje uznanie w coraz szerszych kręgach inwestorów. Jest to rozwiązanie łączące tradycję oraz nowoczesność. Znakomitym przykładem garażu z bali jest projekt G53, który wyposażony jest ponadto w zadaszenie, altanę z grillem i wędzarnikiem. Dzięki takim urozmaiceniom, wspaniale rozszerza swoje funkcje, altana jest miejscem wypoczynku i rodzinnych spotkań od wiosny do jesieni. Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji wod.-kan, c. o. i elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.Technologia drewniana - bale : Budynek zaprojektowano w technologii z bali 68/120 . Główną konstrukcję nośną stanowią stopy fundamentowe zazbrojone konstrukcyjnie, słupy nośne, płatwie, oraz dach wielospadowy o konstrukcji krokwiowej z belka wiązara, drewno klasy co najmniej C-24 o wilgotności   Zobacz realizacje tego projektu : G53 z bala drewnianego

Technologia tradycyjna :
- powierzchnia użytkowa -54,80m2
- powierzchnia zabudowy 61,50m2
- powierzchnia całkowita  -61,50m2
- kubatura  - 190,00m3
- wysokość budynku 4,54m
- dach dwuspadowy 25; 30°
- więźba dachowa drewniana
- pokrycie dachu dachówka cementowa bądź ceramiczna
- wymiar bramy garażowej 2,4x2,4m

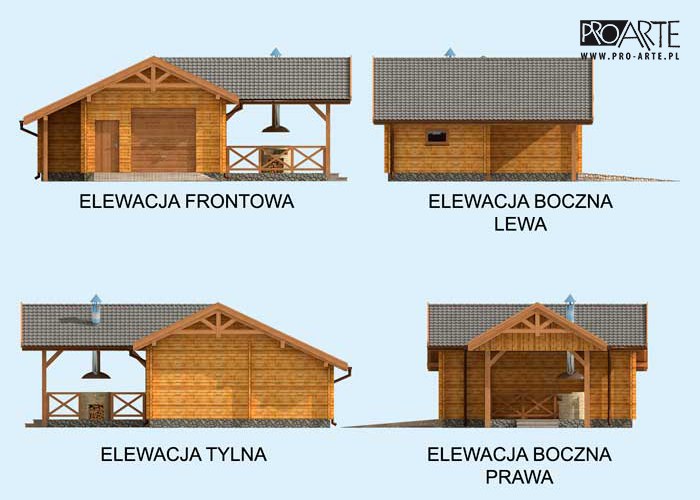

Rzuty i przekroje

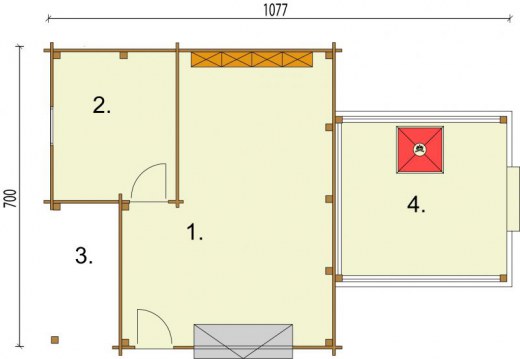

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa[m²]Pow. netto[m²]
2.Pom. Gospodarcze 8.20
1.Garaż 25.70
3.Skład drewna 5.40
4.Altana 15.50
Suma54.80
Zamów szczegółowe rysunki

Obrót 360

Zestawienia materiałów

Technologia murowana tradycyjna
Stal81340 kg
Drewno9.53 m³
Dach98 m²

Kosztorys orientacyjny brutto

Stan zerowy16659 zł
Stan surowy36650 zł
Roboty wykończeniowe wewnętrzne23219 zł
Roboty wykończeniowe zewnętrzne9683 zł
Instalacje i przyłącza17909 zł
Suma104120 zł
