1090 zł
Gwarancja najniższej ceny i najszybszej wysyłki
Zobacz odbicie
lustrzane
Dostępny od ręki
Kup teraz
Dodaj do schowka
Masz pytania do projektu? Zapytaj nas
Koszt wysyłki
GRATIS
Zestaw dodatków do projektu

Wiata garażowa dwustanowiskowa z pomieszczeniem gospodarczym, składem na drewno i odpady. Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i...

Czytaj więcej

Powierzchnia użytkowa 64.20 m²
Min. wymiary działki
długość x szerokość
14.15 x 16.87 m
Dostępne technologiemurowana, szkieletowa
Warianty projektugaraż, budynek gospodarczy
Zobacz pełne dane projektu

Rzuty i przekroje

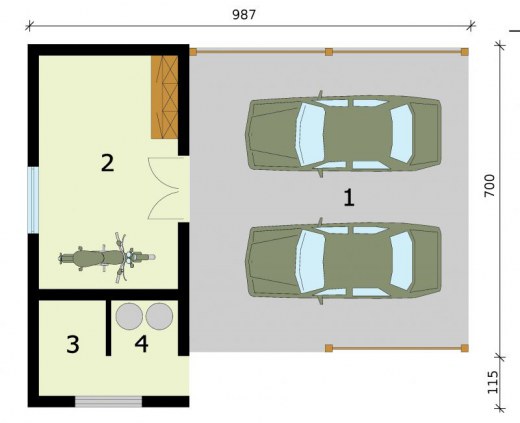

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
4.Skład na odpady3.120
1.Wiata41.830
2.Pom. Gospodarcze16.130
3.Skład na drewno3.120
Suma64.20
Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa 64.20 m²
Powierzchnia zabudowy 73.25 m²
Powierzchnia kondygnacji netto 0.00 m²
Powierzchnia całkowita 73.25 m²
Kubatura 311.10 m³
Kąt nachylenia dachu30°
Wymiary budynku
długość x szerokość
9.87 x 8.15 m
Wysokość budynku 5.33 m
Min. wymiary działki
długość x szerokość
14.15 x 16.87 m
Liczba stanowisk2 stanowiska
Dachdwuspadowy
Funkcjaz pom. gosp., z wiatą
Ilość pomieszczeń4

Opis i technologia projektu

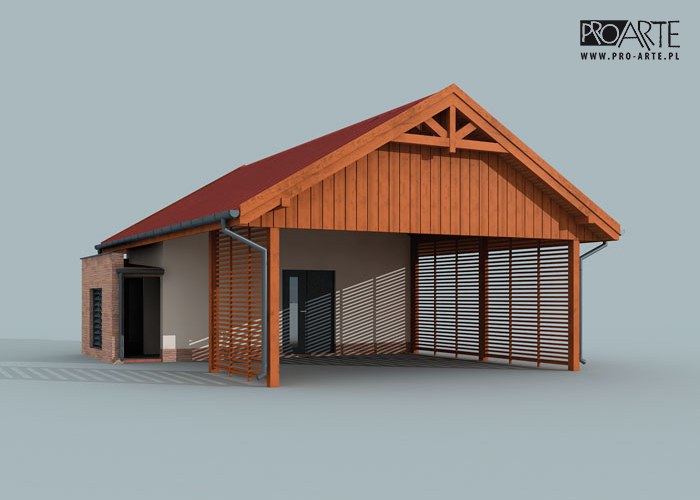

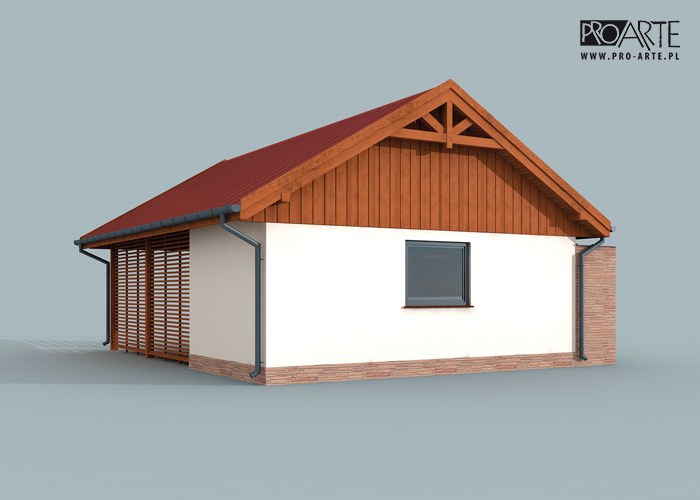

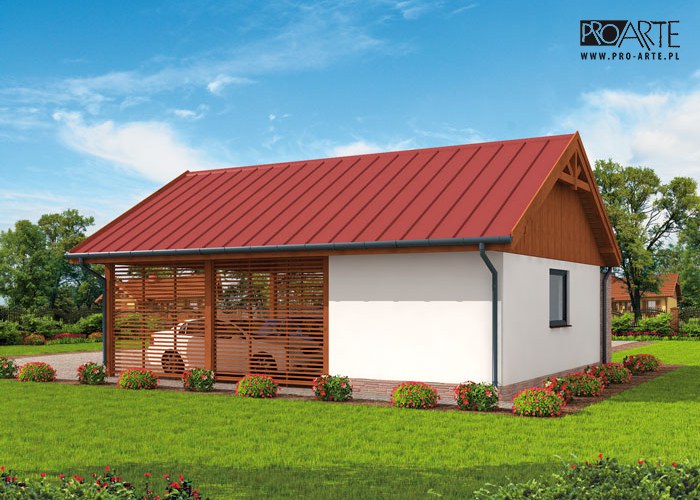

Wiata garażowa dwustanowiskowa z pomieszczeniem gospodarczym, składem na drewno i odpady.
Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

Technologia tradycyjna :
- powierzchnia użytkowa (z wiatą) -64,20m2

- powierzchnia zabudowy (z wiatą) -73,25m2
- powierzchnia całkowita  -73,25m2
- kubatura części przekrytej i zamkniętej ze wszystkich stron -95,02m3
- kubatura części przekrytej i nie zamkniętej ze wszystkich stron -216,08m3
- kubatura razem -311,10m3
- ściany zewnętrzne nośne murowane grubości 25cm
- wszystkie ściany wykonane pustaków ceramicznych "POROTHERM"
- wysokość budynku 5,33m
- dach dwuspadowy 30°
- więźba dachowa drewniana
- pokrycie dachu blacha lub blachodachówka


W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Stal857.29 kg
Drewno6.712 m³
Dach101.03 m²

Kosztorys orientacyjny brutto

Stan zerowy19517 zł
Stan surowy42937 zł
Roboty wykończeniowe wewnętrzne27202 zł
Roboty wykończeniowe zewnętrzne11344 zł
Instalacje i przyłącza20981 zł
Suma121980 zł
