Garaż jednostanowiskowy z pomieszczeniem gospodarczym, werandą oraz składem na drewno i odpady. Brama garażowa o wymiarach 2,4x2,4m.  Projekt garażu składa się z czterech egzemplarzy a w tym...

Czytaj więcej

Powierzchnia użytkowa63.86 m²
Min. wymiary działki (długość x szerokość)15.15 x 17.37 m
Dostępne technologiemurowana, szkieletowa
Zobacz pełne dane projektu

Dane techniczne

Powierzchnia użytkowa63.86 m²
Powierzchnia zabudowy76.75 m²
Powierzchnia kondgnacji netto0.00 m²
Powierzchnia całkowita76.75 m²
Kubatura325.18 m³
Kąt nachylenia dachu30°
Wymiary budynku
długość x szerokość
10.37 x 8.15 m
Wysokość budynku5.33 m
Min. wymiary działki
długość x szerokość
15.15 x 17.37 m
Liczba stanowisk1 stanowisko
Dachdwuspadowy
Funkcjaz pom. gosp., z altaną
Ilość pomieszczeń4

Opis i technologia projektu

Garaż jednostanowiskowy z pomieszczeniem gospodarczym, werandą oraz składem na drewno i odpady.
Brama garażowa o wymiarach 2,4x2,4m.

Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.
Technologia tradycyjna :
- powierzchnia użytkowa budynku -47,21m2
- powierzchnia użytkowa werandy -16,65m2
- powierzchnia zabudowy budynku -76,75m2
- powierzchnia całkowita  -76,75m2
- kubatura
  części otwartej -278,74m3
  części zamkniętej -46,44m3
- kubatura razem -325,18m3
- ściany zewnętrzne nośne murowane grubości 25cm
- wszystkie ściany wykonane pustaków ceramicznych "POROTHERM"
- wysokość budynku 5,33m
- dach dwuspadowy 30°
- więźba dachowa drewniana
- pokrycie dachu blacha lub blachodachówka
- wymiar bramy garażowej 2,4x2,4m

Rzuty i przekroje

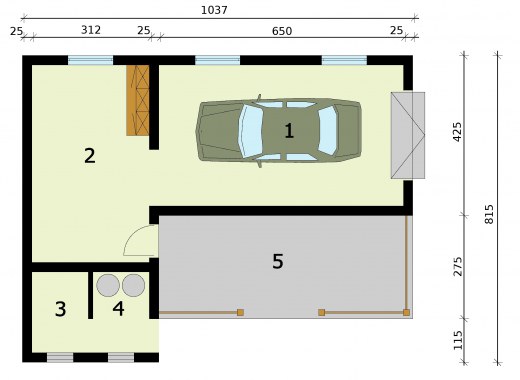

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa[m²]Pow. netto[m²]
2.Pom. Gospodarcze16.380
3.Skład na drewno3.230
4.Skład na odpady3.230
5.Weranda16.650
1.Garaż24.370
Suma63.860
Zamów szczegółowe rysunki

Obrót 360

Zestawienia materiałów

Technologia murowana tradycyjna
Stal685.77 kg
Drewno6.427 m³
Dach107.1 m²

Kosztorys orientacyjny brutto

Stan zerowy19413 zł
Stan surowy42710 zł
Roboty wykończeniowe wewnętrzne27057 zł
Roboty wykończeniowe zewnętrzne11284 zł
Instalacje i przyłącza20869 zł
Suma121334 zł
