Garaż dwustanowiskowy z pomieszczeniem gospodarczym. Garaż posiada dodatkowo skład na drewno. Brama garażowa o wymiarach 5,0x2,25m.  Projekt garażu składa się z czterech egzemplarzy a w tym części...

Czytaj więcej

Powierzchnia użytkowa 58.11 m²
Min. wymiary działki
długość x szerokość
14.00 x 17.65 m
Dostępne technologiemurowana, szkieletowa
Warianty projektugaraż, budynek gospodarczy
Zobacz pełne dane projektu

Rzuty i przekroje

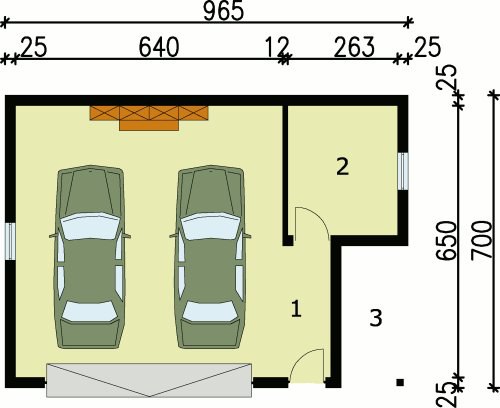

Przyziemie

Przyziemie

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
3.Skład drewna5.310
1.Garaż44.80
2.Pom. gospodarcze80
Suma58.110
Zamów szczegółowe rysunki

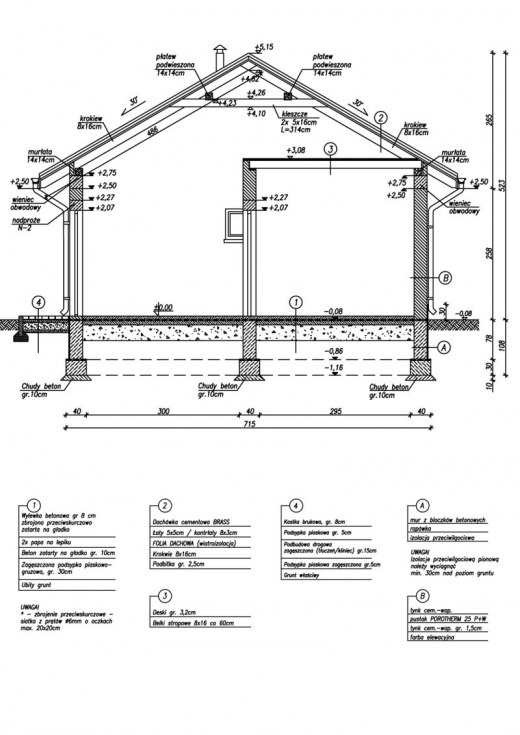

Przekrój A-A

Przekrój A-A

Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa 58.11 m²
Powierzchnia zabudowy 62.17 m²
Powierzchnia kondygnacji netto 0.00 m²
Powierzchnia całkowita 62.17 m²
Kubatura 286.64 m³
Kąt nachylenia dachu30°
Wymiary budynku
długość x szerokość
9.65 x 7.00 m
Wysokość budynku 5.25 m
Min. wymiary działki
długość x szerokość
14.00 x 17.65 m
Liczba stanowisk2 stanowiska
Dachdwuspadowy
Ilość pomieszczeń2

Opis i technologia projektu

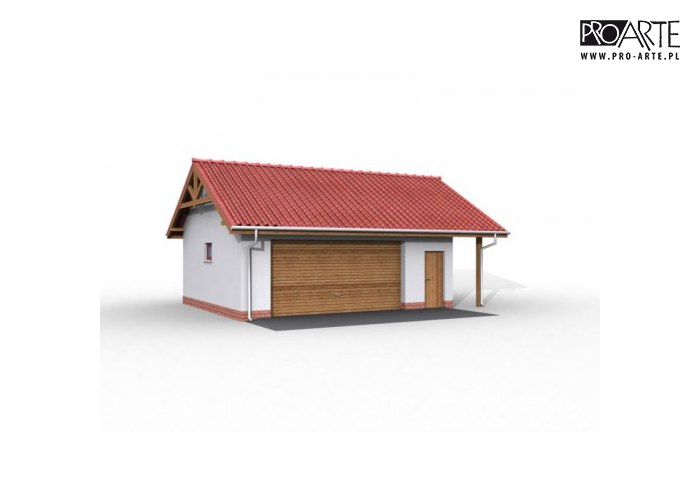

Garaż dwustanowiskowy z pomieszczeniem gospodarczym. Garaż posiada dodatkowo skład na drewno.
Brama garażowa o wymiarach 5,0x2,25m.

Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

Technologia tradycyjna :
- powierzchnia użytkowa -58,11m2

- powierzchnia zabudowy (bez składu na drewno) -62,17m2
- powierzchnia składu na drewno -5,43
- kubatura części przekrytej i zamkniętej ze wszystkich stron -263,75m3
- kubatura części przekrytej i niezamkniętej ze wszystkich stron -22,89m3
- kubatura razem - 286,64m3
- ściany zewnętrzne nośne murowane grubości 25cm
- wszystkie ściany wykonane pustaków ceramicznych "POROTHERM"
- wysokość budynku 5,25m
- dach dwuspadowy 30°
- więźba dachowa drewniana
- pokrycie dachu dachówki ceramicznej
- wymiar bramy garażowej 5,0x2,25m

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Stal630.17 kg
Drewno6.598 m³
Pow. ścian nośnych zew.93 m²
Pow. ścian nośnych wew.2 m²
Pow. ścian działowych wew.19 m²
Dach98.95 m²

Kosztorys orientacyjny brutto

Stan zerowy17665 zł
Stan surowy38864 zł
Roboty wykończeniowe wewnętrzne24621 zł
Roboty wykończeniowe zewnętrzne10268 zł
Instalacje i przyłącza18990 zł
Suma110409 zł
