Projekt dostępny również jako CAŁOROCZNY !!! Orlean 5 - projekt domu letniskowego z werandą i garażem. To najnowszy projekt z serii najlepiej...
Powierzchnia użytkowa | 57.43 m² |
+ garaż, weranda | 28.2 m² |
Min. wymiary działki długość x szerokość | 14.50 x 17.70 m |
Dostępne technologie | |
Warianty projektu | wersja letniskowa |
Dane techniczne
Powierzchnia użytkowa + garaż, weranda | 57.43 m² 28.2 m² |
Powierzchnia zabudowy | 67.70 m² |
Powierzchnia kondygnacji netto | 0.00 m² |
Powierzchnia całkowita | 104.86 m² |
Kubatura | 392.00 m³ |
Kąt nachylenia dachu | 43° |
Wymiary budynku długość x szerokość | 12.95 x 6.50 m |
Wysokość budynku | 7.24 m |
Min. wymiary działki długość x szerokość | 14.50 x 17.70 m |
Dach | dwuspadowy |
Kondygnacja | z poddaszem |
Ilość pomieszczeń | 8 |
Pow. tarasów/werandy/wiaty/schodów zew. | 14.9 m² |
Projekt z garażem | Tak |
Ilość stanowisk w garażu | 1 |
Opis i technologia projektu
Projekt dostępny również jako CAŁOROCZNY!!! Orlean 5 - projekt domu letniskowego z werandą i garażem.
Zobacz czym różni się projekt domku letniskowego od domu całorocznego?
To najnowszy projekt z serii najlepiej sprzedających się projektów domów letniskowych z naszej oferty. Funcknonalnością odzwierciedla projekt Orlean. Jednak garaż przyklejony do bryły budynku sprawia, że mamy do czynienia z zupełnie nową jakością. To rozwiązanie ucieszy tych, którzy dbają o swój samochód poprzez garażowanie go. Dom z garażem jest połączony w ten sposób, by towarzystwo garażu nie przeszkadzało domownikom (spaliny, oleje, hałas). Domu i garażu nie łączy wewnętrzne przejście. Całość jest imponująca i zaprojektowana, tak by cieszyć oko oraz zyskiwać uznanie przemyślanym rozplanowaniem wnętrz i ich funkcjonalnością.
Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji wod.-kan, c. o. i elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.
Zobacz inne projekty tej serii:
Orlean
Orlean 2
Orlean 3
Orlean 4
Technologia tradycyjna :
- ściany zewnętrzne murowane grubości 30 cm, działowe gr. 12 cm.
- Wszystkie ściany wykonane z pustaków ceramicznych "POROTHERM".
- konstrukcja więźby dachowej drewniana, pokrycie dachówka ceramiczna.
- istnieje mozliwośc adaptacji obiektu na budynek całoroczny
- docieplenie warstwą styropianu gr. 10 cm.
Wysokość ściany kolankowej 0.80m
W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann; system rekuperacji VENTS oraz systemy kominowe HOCH.
Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?
By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).
Rzuty i przekroje

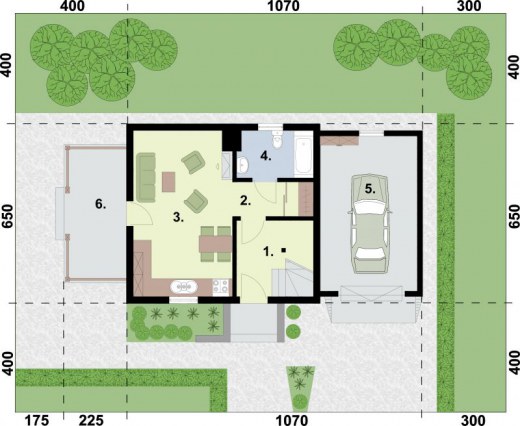

Rzut parteru
Nr | Nazwa | Pow. użytkowa [m²] | Pow. netto [m²] |
---|---|---|---|
1. | Wiatrołap z klatką schodową | 7.45 | 0 |
2. | Komunikacja z garderobą | 3.52 | 0 |
3. | Salon z aneksem kuchennym | 20.91 | 0 |
4. | Łazienka | 4.47 | 0 |
Suma | 36.35 | 0 | |
5. | Garaż | 19.33 | 0 |
6. | Weranda | 8.87 | 0 |
Suma | 28.2 | 0 |

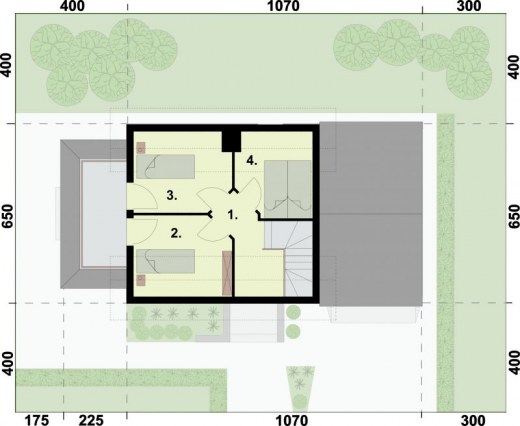

Rzut poddasza
Nr | Nazwa | Pow. użytkowa [m²] | Pow. netto [m²] |
---|---|---|---|
1. | Komunikacja | 5.76 | 0 |
4. | Sypialnia | 5.29 | 0 |
2. | Sypialnia | 6.38 | 0 |
3. | Sypialnia | 6.35 | 0 |
Suma | 23.78 | 0 |
Film
Zestawienia materiałów
Technologia murowana tradycyjna | |
Pow. ścian nośnych zew. | 141 m² |
Pow. ścian działowych wew. | 45 m² |
Kosztorys orientacyjny brutto
Stan zerowy | 21134 zł |
Stan surowy | 46495 zł |
Roboty wykończeniowe wewnętrzne | 29456 zł |
Roboty wykończeniowe zewnętrzne | 12284 zł |
Instalacje i przyłącza | 22719 zł |
Suma | 132089 zł |
