ORLEAN 3 C  - projekt domu mieszkalnego, całorocznego z poddaszem użytkowym. ORLEAN 3 to najdoskonalszy projekt z serii Orlean . Za jego niepowtarzalny styl odpowiedzialne są przewidywanie...

Czytaj więcej

Powierzchnia użytkowa 68.02 m²
+ weranda i podest wejściowy23.63 m²
Min. wymiary działki
długość x szerokość
14.80 x 15.30 m
Dostępne technologiemurowana, szkieletowa
Warianty projektuwersja letniskowa, wersja całoroczna
Zobacz pełne dane projektu

Rzuty i przekroje

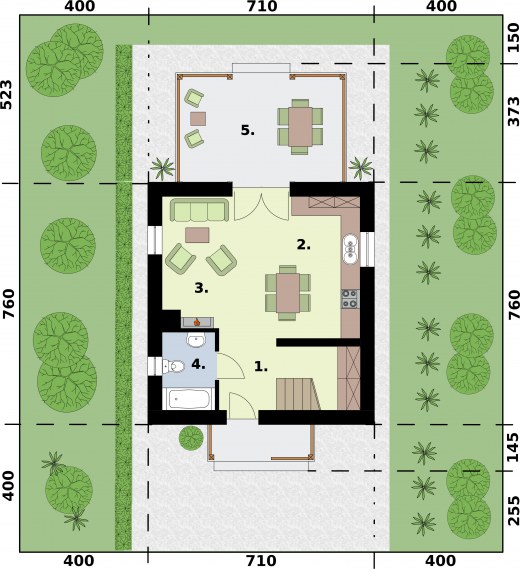

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Wiatrołap z klatką schodową9.429.42
2.Kuchnia z aneksem jadalnym10.6210.62
3.Pokój dzienny15.4815.48
4.Łazienka3.943.94
Suma39.4639.46
5.Weranda1717
Suma1717
Zamów szczegółowe rysunki
Rzut poddasza

Rzut poddasza

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Komunikacja5.725.72
2.Sypialnia5.47.46
3.Sypialnia8.311.3
4.Sypialnia9.1412.8
Suma28.5637.28
Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa
+ weranda i podest wejściowy
68.02 m²
23.63 m²
Powierzchnia zabudowy 53.96 m²
Powierzchnia kondygnacji netto 76.74 m²
Powierzchnia całkowita 131.55 m²
Kubatura 332.00 m³
Kąt nachylenia dachu43°
Wymiary budynku
długość x szerokość
8.60 x 7.10 m
Wysokość budynku 7.82 m
Min. wymiary działki
długość x szerokość
14.80 x 15.30 m
Dachdwuspadowy
Kondygnacjaz poddaszem
Ilość pomieszczeń9
Pow. tarasów/werandy/wiaty/schodów zew.23.63 m²
Projekt bez garażuTak
Projekt z wejściem od południaTak

Opis i technologia projektu

ORLEAN 3 C - projekt domu mieszkalnego, całorocznego z poddaszem użytkowym. ORLEAN 3 to najdoskonalszy projekt z serii Orlean. Za jego niepowtarzalny styl odpowiedzialne są przewidywanie praktycznych zastosowań projektu oraz jego dopracowanie w każdym szczególe. Uwagę zwraca poddasze z dwoma oknami wychodzącymi na zachód, pod nimi znajduje się gustowny, drewniany ganek, nadający wejściu estetycznego charakteru. Dach z obu stron spinają eleganckie gotowe jętki ozdobne, do kupienia w całości. Weranda ze ślicznym balkonem stanowiącym jej zadaszenie znajduje się po przeciwnej stronie domu. Na parterze znajdziemy komunikację wiodącą do łazienki i pokoju dziennego z aneksem kuchennym. Miejscem centralnym skupiającym domowników, nie tylko w zimowe wieczory, będzie z pewnością znajdujący się w salonie kominek. Na poddaszu zostały rozmieszczone trzy sypialnie, każda z nich posiada własne wyjście na klatkę schodową. Budynek ma program użytkowy domu mieszkalnego, spełnia warunki techniczne podyktowane tej grupie obiektów. Ma system ogrzewania bazujący na kotle gazowym, wiatropłap oraz termoizolacje przegród budowlanych: dachu, ścian zewnętrznych.

Zobacz inne projekty tej serii:
Orlean
Orlean 2
Orlean 3
Orlean 4
Orlean 5


Projekt składa się z 3 części architektoniczno-budowlanej opisanej jako TOM I oraz 3 części technicznej, zawierającej opis, rysunki konstrukcyjne, zestawienia drewna i stalo, projekty wewnętrznych instalacji sanitarnych i instalacji elektrycznej. Opracowanie opisane jako TOM II. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.

Technologia tradycyjna

- powierzchnia zabudowy budynku -49,64m2
- powierzchnia werandy i podestów -24,05m2
- powierzchnia użytkowa parteu + weranda + poddasze = 37,41 + 17,46 + 27,79m2
- kubatura -395,00
- ściany zewnętrzne murowane gr. 30 cm
- ściany wewnętrzne (nośne) gr. 25 cm i działowe gr. 12 cm
- wszystkie ściany  wykonane z  pustaków ceramicznych "POROTHERM"
- strop gęstożebrowy "POROTHERM" o gr 23 cm.
- konstrukcja więźby dachowej drewniana w układzie krokwiowym
- pokrycie dachówka ceramiczna
- projekt posiada kominek
- istnieje możliwość adaptacji obiektu na budynek całoroczny
- w przypadku wersji całorocznej docieplenie warstwą styropianu gr. 10 cm.
- instalacja grzewcza w wersji całorocznej : kocioł gazowy zlokalizowany w łazience
 Technologia szkieletu drewnianego : - ściany zewnętrzne : słupki 4x15 rozstawione max. co 40cm obite zewnątrz płytą OSB 3 1,2cm , a wewnątrz płytą GK 1,25cm , przestrzeń pomiędzy słupkami wypełniona wełną mineralną 15cm. - ściana wewnętrzna : słupki 4x7 rozstawione max. co 40cm obite z dwóch stron płytą GK 1,25cm przestrzeń pomiędzy słupkami wypełniona wełną mineralną 7cm - konstrukcja więźby dachowej drewniana, pokrycie dachówka ceramiczna. - istnieje mozliwośc adaptacji obiektu na budynek całoroczny - docieplenie warstwą styropianu gr. 10 cm.

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Film

Zestawienia materiałów

Technologia murowana tradycyjna
Stal1625.73 kg
Drewno6.819 m³
Pow. ścian nośnych zew.112 m²
Pow. ścian nośnych wew.8 m²
Pow. ścian działowych wew.37 m²
Dach124 m²

Kosztorys orientacyjny brutto

Stan zerowy44621 zł
Stan surowy98166 zł
Roboty wykończeniowe wewnętrzne62191 zł
Roboty wykończeniowe zewnętrzne25936 zł
Instalacje i przyłącza47968 zł
Suma278882 zł
