CASA GRANDE - dom jednorodzinny z poddaszem użytkowym. Ten dom od pierwszego spotkania budzi zaufanie: wygląda okazale, dostatnio i swojsko, a co najważniejsze kojarzy się z ciepłą rodzinną...

Czytaj więcej

Powierzchnia użytkowa178.31 m²
Min. wymiary działki (długość x szerokość)19.25 x 21.45 m
Dostępne technologiemurowana, szkieletowa
Zobacz pełne dane projektu

Dane techniczne

Powierzchnia użytkowa178.31 m²
Powierzchnia zabudowy144.56 m²
Powierzchnia kondygnacji netto0.00 m²
Powierzchnia całkowita300.85 m²
Kubatura983.00 m³
Kąt nachylenia dachu40°
Wymiary budynku
długość x szerokość
14.45 x 11.25 m
Wysokość budynku9.22 m
Min. wymiary działki
długość x szerokość
19.25 x 21.45 m
Dachdwuspadowy
Kondygnacjaz poddaszem
Ilość pomieszczeń16
Projekt z garażemTak
Ilość stanowisk w garażu1
Projekt z kotłowniąTak

Opis i technologia projektu

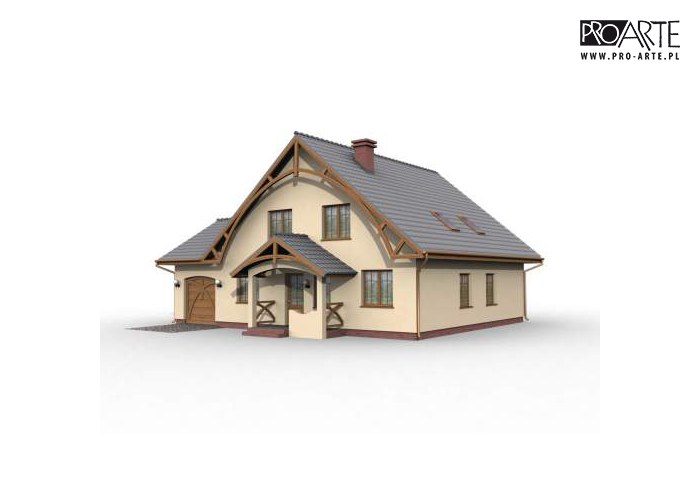

CASA GRANDE- dom jednorodzinny z poddaszem użytkowym.




Ten dom od pierwszego spotkania budzi zaufanie: wygląda okazale, dostatnio i swojsko, a co najważniejsze kojarzy się z ciepłą rodzinną atmosferą. Od frontu zdobią go efektowne duże okna i mały ganeczek, którego zadaszenie jest miniaturą solidnego dwuspadowego dachu. Proporcjonalna bryła, miękkie linie łagodnych łuków w drewnianych elementach wykończeniowych i pastelowa barwa elewacji dodatkowo podkreślają spokój, jakim emanuje ten dom. We wnętrzu jest wszystko, co potrzebne, by żyć komfortowo i wygodnie: kuchnia z praktyczną spiżarnią i jasnym kącikiem jadalnym, obszerny pokój dzienny, łazienka oraz pomieszczenie bardzo potrzebne, choć często niedoceniane niewielki schowek na narzędzia, odkurzacze, szczotki, wiaderka i sto innych różności, bez których trudno wyobrazić sobie funkcjonowanie domu, a które na ogół szpecą jego wystrój, albo plątają się, przekładane z miejsca na miejsce. W dodatku z tego pomieszczenia można wejść bezpośrednio do garażu. Na dole jest także kotłownia z dostępem od wewnątrz i z zewnątrz. Podczas gdy na parterze skupia się życie całej rodziny, na przytulnym poddaszu każdy z domowników znajdzie swój prywatny azyl, choć nie zabrakło tam również pokoju rekreacyjnego dla wszystkich, który w miarę potrzeb świetnie spisze się także w roli pokoju do zabawy dla dzieci.

Elementy drewniane gięte-klejone może wykonać dla Państwa firma Jagram-Pro




WYBIERZ INNE BARWY DLA TEGO DOMU Z FARBAMI SEMPRE. POKOLORUJ DOM:








Konfigurator produktów do techniki grzewczej

Łatwe w obsłudze narzędzie, za pomocą którego można samodzielnie dobrać urządzenia firmy Viessmann, dla nowych budynków z oferty PRO ARTE. Wynik doboru, to propozycje konkretnych rozwiązań, z ich cenami i podstawowymi danymi technicznymi. Za pomocą konfiguratora można również negocjować cenę zakupu wybranego urządzenia, przez wysłanie zapytania ofertowego

Konfigurator Viessmann

Technologia tradycyjna :
- powierzchnia zabudowy - 144,56m2

- powierzchnia użytkowa- 178,31m2
- powierzchnia całkowita  - 300,85m2
- kubatura  - 983,00m3
- ściany zewnętrzne murowane grubości 30 cm + 10 cm styropian
- ściany wewnętrzne (nośne) gr. 25 cm i działowe gr. 12 cm
- wszystkie ściany wykonane z  pustaków ceramicznych "POROTHERM"
- strop gęstożebrowy "POROTHERM" o gr. 23 cm
- konstrukcja więźby dachowej drewniana w układzie krokwiowo-jętkowym
- pokrycie dachówka ceramiczna
- projekt posiada kominek
- instalacja grzewcza: kocioł gazowy w kotłowni

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; materiały izolacyjne Isover; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann; system rekuperacji VENTS.

Każdy z czterech egzemplarzy zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Rzuty i przekroje

Rzut parteru

Rzut parteru

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
01.Przedsionek4.440
03.Kuchnia z aneksem jadalnym17.810
02.Hall11.340
04.Spiżarnia2.210
05.Kotłownia2.870
06.Pokój dzienny32.10
07.Łazienka5.330
08.Pokój9.650
09.Schowek1.460
Suma87.210
10.Garaż18.650
Suma18.650
Zamów szczegółowe rysunki
Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
07.Łazienka2.50
06.Pokój12.530
01.Komunikacja10.870
02.Sypialnia14.60
03.Pokój15.790
04.Pokój rekreacyjny5.310
05.Łazienka10.850
Suma72.450
Zamów szczegółowe rysunki
Przekrój A-A

Przekrój A-A

Zamów szczegółowe rysunki
Przekrój B-B

Przekrój B-B

Zamów szczegółowe rysunki

Obrót 360

Zestawienia materiałów

Technologia murowana tradycyjna
Stal2075.35 kg
Drewno12.52 m³
Pow. ścian nośnych zew.256 m²
Pow. ścian nośnych wew.31 m²
Pow. ścian działowych wew.124 m²
Dach244 m²

Kosztorys orientacyjny brutto

Stan zerowy79883 zł
Stan surowy175742 zł
Roboty wykończeniowe wewnętrzne111337 zł
Roboty wykończeniowe zewnętrzne46432 zł
Instalacje i przyłącza85874 zł
Suma499268 zł
