SAO PAULO

projekt domu
projekt domu
projekt domu
  • projekt domu
  • projekt domu
  • projekt domu
  • projekt domu


Dane techniczne

Powierzchnia użytkowa 134.25 m²
+ wiata 17.25 m²
Powierzchnia kondygnacji netto 0 m²
Powierzchnia zabudowy 101.6 m²
Pow. tarasów/werandy/wiaty/schodów zew. 0 m²
Powierzchnia całkowita 248.31 m²
Kubatura 775.43 m³
Wysokość budynku 8.62 m
Kąt nachylenia dachu 43° , 25°
Min. wymiary działki (szerokość x długość) 19.5 x 16.45 m
Czy posiada poddasze TAK
Ilość pomieszczeń 19
Ilość stanowisk garażowych 1

Cena projektu:

2800

Dostępne technologie

MUROWANA
SZKIELETOWA

zapytaj o rysunki szczegółowe


drukuj DRUKUJ

Wysyłka

wysyłka gratis
Zamów w ciągu następnych:
a otrzymasz przesyłkę

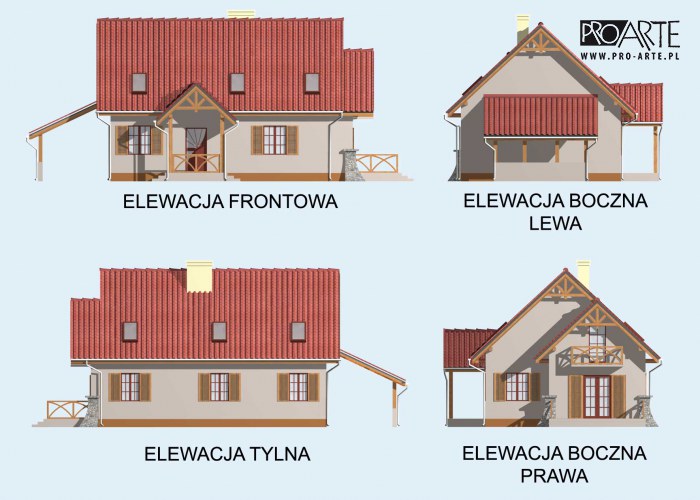

Rzuty i przekroje

Przekrój A-A

Przekrój B-B

Parter

Poddasze


Opis projektu

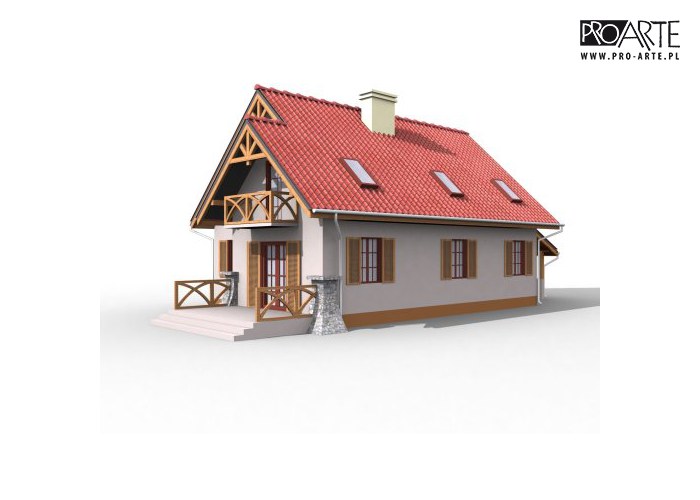

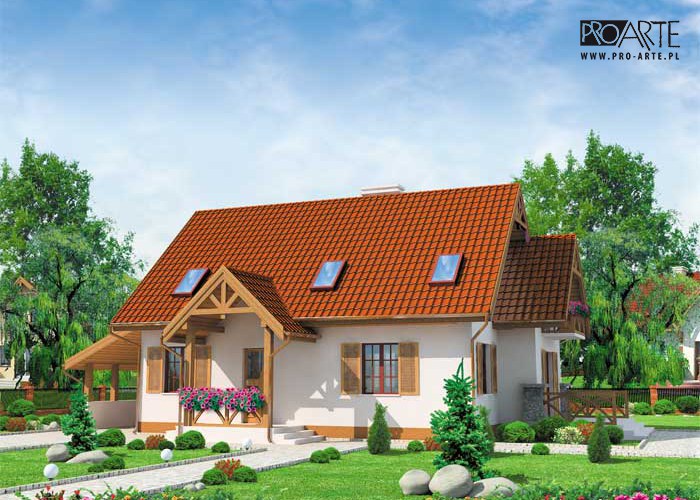

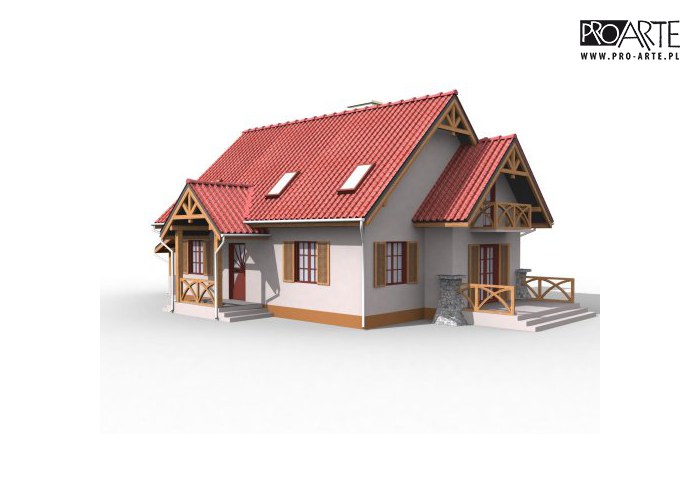

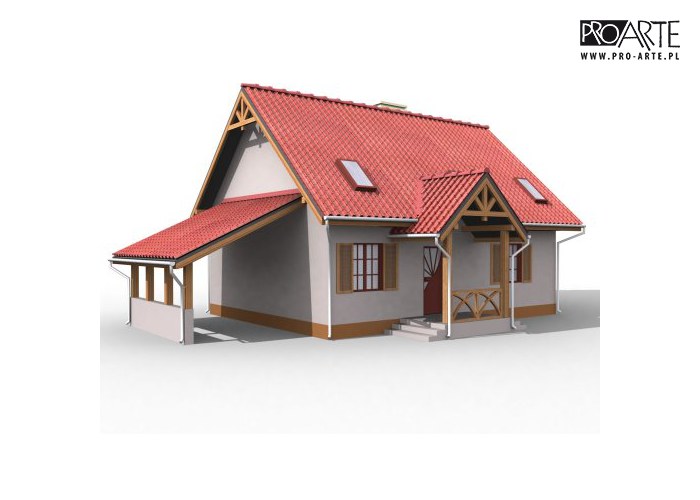

SAO PAULO -dom jednorodzinny z poddaszem użytkowym.

Mało kto pozostaje obojętny na ujmujący czar tego domu, do którego najlepiej pasują określenia "urokliwy" i "sielankowy". Zadaszone wejście, stylowe okna z drewnianymi okiennicami, a do tego starannie wyważone proporcje. Wszystko to sprawia, że Sao Paolo od razu budzi pozytywne skojarzenia, obiecując ciepłe i przytulne wnętrza, a w nich spokojne i wygodne życie. Interesująco prezentuje się elewacja ogrodowa, a to dzięki zgrabnemu, otwartemu tarasowi, zadaszonemu balkonowi i ciekawemu "uskokowi" dachu, dającym w efekcie dwa zgrabne szczyty. Wrażenie lekkości podkreślają drewniane balustrady tarasu, balkonu i wykończenia dachu. Wnętrze domu z pewnością nie rozczaruje nikogo: jest tu wszystko, co potrzebne, by domownikom mieszkało się wygodnie i przyjemnie: przestronny rodzinny pokój z kominkiem i wyjściem na taras, funkcjonalna kuchnia z jadalnią i spiżarnią, spora łazienka, jest także gabinet zapewniający idealne warunki do pracy albo relaksu przy popołudniowej kawie, z gazetą czy książką w dłoni. Listę funkcjonalnych pomieszczeń uzupełniają garderoba i pralnia, która może także służyć jako skład opału (wchodzi się tam z kotłowni). Na poddaszu znajduje się sypialnia z łazienką i balkonem, druga łazienka do wspólnego użytku domowników, trzy pokoje, a także przydatne pomieszczenie gospodarcze, w którym można urządzić garderobę bądź też praktyczny składzik na wszelkie sprzęty, na które zwykle brakuje miejsca. Orientacyjna ilość pustaków porotherm 30 p+w : 3200 szt.
Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji sanitarnych i instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.





Konfigurator produktów techniki grzewczej

Łatwe w obsłudze narzędzie, za pomocą którego można samodzielnie dobrać urządzenia firmy Viessmann, dla nowych budynków z oferty PRO ARTE. Wynik doboru, to propozycje konkretnych rozwiązań, z ich cenami i podstawowymi danymi technicznymi. Za pomocą konfiguratora można również negocjować cenę zakupu wybranego urządzenia, przez wysłanie zapytania ofertowego

Konfigurator Viessmann


Opis technologii

Technologia tradycyjna :
- powierzchnia zabudowy -101,60m2

- powierzchnia tarasu, wiaty, i schodów zew. -45,11m2
- powierzchnia użytkowa- 151,5m2
- powierzchnia całkowita  - 248,31m2
- kubatura  - 775,43m3
- ściany zewnętrzne murowane grubości 30 cm + 10 cm styropian
- ściany wewnętrzne (nośne) gr. 25 cm i działowe gr. 12 cm
- wszystkie ściany wykonane z  pustaków ceramicznych "POROTHERM"
- strop gęstożebrowy "POROTHERM" o gr. 23 cm
- konstrukcja więźby dachowej drewniana w układzie krokwiowo-jętkowym
- pokrycie dachówka ceramiczna
- projekt posiada kominek
- instalacja grzewcza: kocioł gazowy w kotłowni
ZESTAWIENIE MATERIAŁÓW NA POKRYCIE DACHU BLACHODACHÓWKĄ „FLORA” WYKONANE PRZEZ FIRMĘ DACHLAND.COM.PL

Rodzaj materiału
 Ilość
 BLACHODACHÓWKA "FLORA"
238 m2
GĄSIOR DACHOWY
16 mb
USZCZELKA70 sztuk
WKRĘT2000 sztuk
FOLIA270 m2
OBRÓBKI BLACHARSKIE21,1 m2
Rynna O 12527 mb
ZŁĄCZKA RYNNY
5 sztuk
UCHWYT  RYNNY
66 sztuk
DENKA8 sztuk
LEJ SPUSTOWY5 sztuk
RURA GAMTARAT O 11018 mb
BLACHA PŁASKA 2000mm1000mm
2 sztuki


ALTERNATYWNE ZESTAWIENIE MATERIAŁÓW NA POKRYCIE DACHU GONTEM BITUMICZNYM IKO

Rodzaj materiału
 Ilość
GONT BITUMICZNY IKO
240 m2
MEMBRANA240 m2
OBRÓBKI BLACHARSKIE21,1 m2
Rynna O 12527 mb
ZŁĄCZKA RYNNY
5 sztuk
UCHWYT RYNNY
66 sztuk
DENKO8 sztuk
LEJ  SPUSTOWY
5 sztuk
RURA GAMTARAT O 11018 mb
KOLANO10 sztuk
OBEJMA RURY10 sztuk
BLACHA  PŁASKA 2000mm1000mm
1 sztuka

Zestawienia materiałów

Technologia murowana tradycyjna

Stal 2409.71 kg
Drewno 16.498 m³
Pow. ścian nośnych zewn. 168 m²
Pow. ścian nośnych wewn. 31 m²
Pow. ścian działowych wewn. 125 m²
Dach 221.84 m²





*Zakupu materiału należy dokonać po konsultacji z adaptującym. Zestawienia są informacyjne.

Kosztorys

I Stan zerowy Koszt
Na ten etap mogą składać się:
- Roboty ziemne
- Fundamenty i ściany fundamentowe
- Ściany piwnic (o ile są w projekcie)
- Strop nad piwnicą i schody (o ile są w projekcie)
- Izolacje przeciwwilgociowe
60146 zł
II Stan surowy Koszt
Na ten etap mogą składać się:
- Ściany zewnętrzne i wewnetrzne nośne
- Stropy, schody, podesty
- Ścianki działowe
- Dach (więźba + pokrycie)
- Izolacje przeciwwilgociowe i cieplne
- Stolarka zewnętrzna
- Drzwi wewnętrzne
132320 zł
III Roboty wykończeniowe wewnętrzne Koszt
Na ten etap mogą składać się:
- Tynki i oblicowania
- Roboty malarskie
- Podłoża
- Podłogi i posadzki
- Elementy śluarsko-kowalskie
83827 zł
IV Roboty wykończeniowe zewnętrzne Koszt
Na ten etap mogą składać się:
- Elewacje
- Roboty różne
34960 zł
V instalacje i przyłącza Koszt
Na ten etap mogą składać się:
- Przyłącze elektryczne
- Instalacja elektryczna
- Przyłącze wody
- Instalacja wod.-kan.
- Instalacja C.O.
64656 zł
Suma 375909 zł
* Powyższy kosztorys ma charakter orientacyjny. Podane kwoty są cenami brutto.
