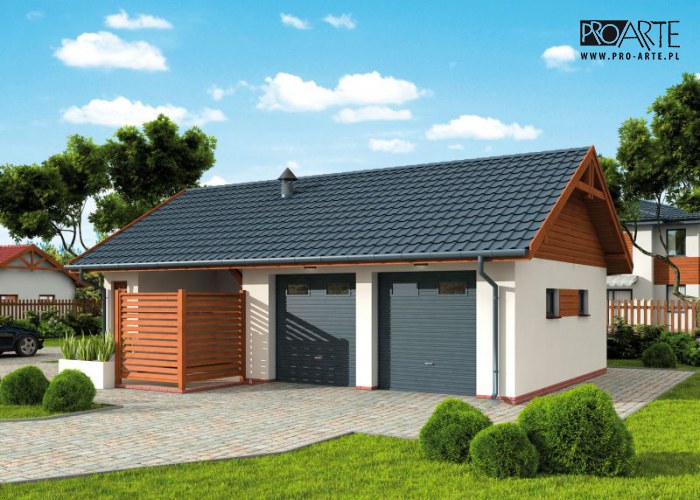

G321 garaż dwustanowiskowy z pomieszczeniem gospodarczym i altaną

projekt garażu
projekt garażu
projekt garażu
  • projekt garażu
  • projekt garażu
  • projekt garażu
  • projekt garażu


Dane techniczne

Powierzchnia użytkowa 66.04 m²
Powierzchnia kondygnacji netto 66.04 m²
Powierzchnia zabudowy 77.25 m²
Pow. tarasów/werandy/wiaty/schodów zew. 0 m²
Powierzchnia całkowita 77.25 m²
Kubatura 268.75 m³
Wysokość budynku 5.27 m
Kąt nachylenia dachu 30°
Min. wymiary działki (szerokość x długość) 19 x 14 m
Czy posiada poddasze NIE
Ilość pomieszczeń 4
Ilość stanowisk garażowych 2

Cena projektu:

790

Dostępne technologie

MUROWANA
SZKIELETOWA

zapytaj o rysunki szczegółowe

zmiana nazwy na budynek gospodarczy


drukuj DRUKUJ

Wysyłka

wysyłka gratis
Zamów w ciągu następnych:
a otrzymasz przesyłkę

Rzuty i przekroje

Rzut przyziemia
nr. nazwa pow. użytkowa[m²] pow. netto[m²]
1. Garaż 40.71 40.71
2. Pom. gospodarcze 13.1 13.1
3. Altana 16.26 16.26
4. Skład na drewno 2.5 2.5
suma: 72.57 72.57

Przekrój A-A

Przekrój B-B


Opis projektu

Garaż dwustanowiskowy z  pomieszczeiem gospodarczym, altaną ogrodową z grillem i składem na drewno
Dwie bramy garażowe o wymiarach 2,35x2,4m.

Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

Opis technologii

Technologia tradycyjna murowana :
-  powierzchnia użytkowa -66,04m2
- powierzchnia zabudowy -77.25m2
- powierzchnia całkowita  -77.25m2
- kubatura części przekrytrj i zamkniętej ze wszystkich stron -236,02m3
- kubatura części przekrytej i nie zmkniętej ze wszystkich ston -32,73m3
- kubatura razem  - 268.75m3
- ściany zewnętrzne nośne murowane grubości 25cm
- wszystkie ściany wykonane z pustaków ceramicznych "POROTHERM"
- wysokość budynku 5,27m
- dach dwuspadowy 30°
- więźba dachowa drewniana
- pokrycie dachu dachówka ceramiczna
- wymiar bram garażowych 2,35x2,4m

Zestawienia materiałów

Technologia murowana tradycyjna

Stal 755.64 kg
Drewno 7.308 m³
Pow. ścian nośnych zewn. 123 m²
Pow. ścian nośnych wewn.
Pow. ścian działowych wewn. 8 m²
Dach 113.63 m²


*Zakupu materiału należy dokonać po konsultacji z adaptującym. Zestawienia są informacyjne.

Kosztorys

I Stan zerowy Koszt
Na ten etap mogą składać się:
- Roboty ziemne
- Fundamenty i ściany fundamentowe
- Ściany piwnic (o ile są w projekcie)
- Strop nad piwnicą i schody (o ile są w projekcie)
- Izolacje przeciwwilgociowe
20079 zł
II Stan surowy Koszt
Na ten etap mogą składać się:
- Ściany zewnętrzne i wewnetrzne nośne
- Stropy, schody, podesty
- Ścianki działowe
- Dach (więźba + pokrycie)
- Izolacje przeciwwilgociowe i cieplne
- Stolarka zewnętrzna
- Drzwi wewnętrzne
44172 zł
III Roboty wykończeniowe wewnętrzne Koszt
Na ten etap mogą składać się:
- Tynki i oblicowania
- Roboty malarskie
- Podłoża
- Podłogi i posadzki
- Elementy śluarsko-kowalskie
27984 zł
IV Roboty wykończeniowe zewnętrzne Koszt
Na ten etap mogą składać się:
- Elewacje
- Roboty różne
11670 zł
V instalacje i przyłącza Koszt
Na ten etap mogą składać się:
- Przyłącze elektryczne
- Instalacja elektryczna
- Przyłącze wody
- Instalacja wod.-kan.
- Instalacja C.O.
21585 zł
Suma 125490 zł
* Powyższy kosztorys ma charakter orientacyjny. Podane kwoty są cenami brutto.
